Stavba anglicana dva pokracovani

Podrobnosti: Kategorie: Společná tvorba; Zveřejněno: 23. 7. 2011 0:00; Napsal Cipísek; Zobrazeno: 3499

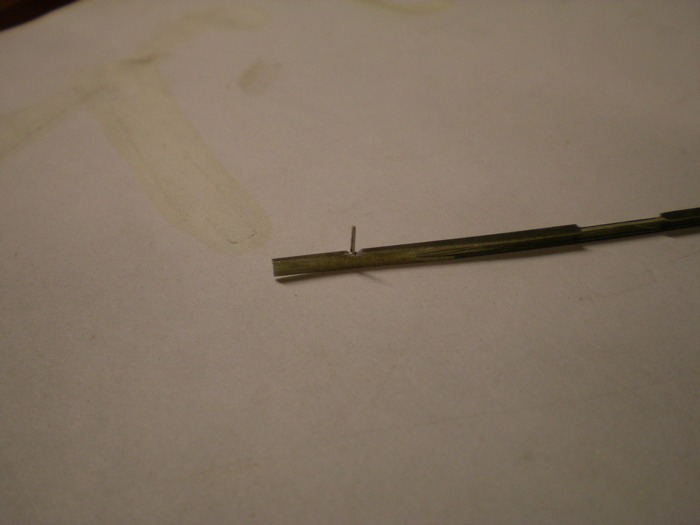

Tak dalsi pokracovani stavby anglicana je tu. Tohle je dalsi cast, ty vnitrni koleje ke kterym prilehaji jazyky. Jsou celkove 4ks. Napilovani je opet v miste kde se bude prut ohybat a delat vlastne srdcovku. Pozdeji jsem zjistil ze je potreba jeste prihnout uplny konec teto casti nebo ji udelat mozna o neco delsi a pak to navic ohnout aby ta srdcovka mela nabeh.

To prodlouzeni by se tykalo prave casti te kratke. Myslim ze nejake 3mm by to sneslo a ty by se pak vyhly smerem ven. Musi se o to ale prodlouzit drazka v sablone.

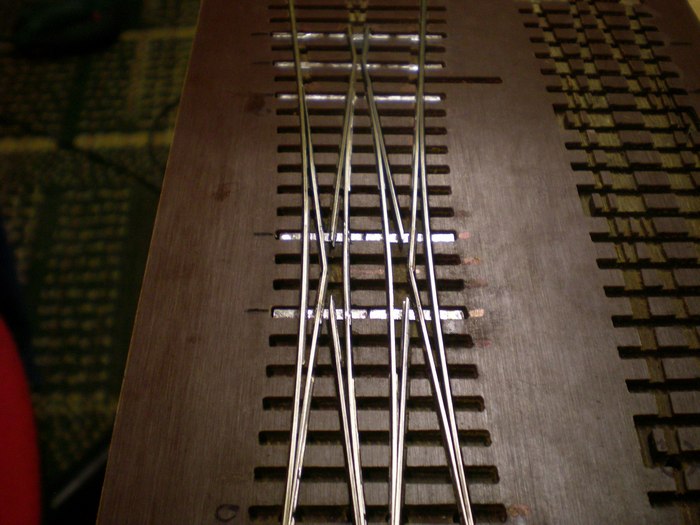

Dalsi letovani, pomalu to zacina mit i tvar chi.

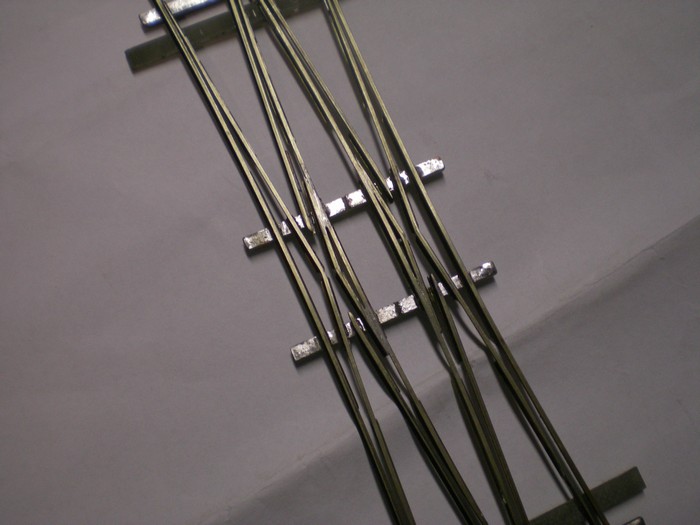

Zde je snad nejvetsi zadrhel stavby. Jedna se o prostor mezi temi jednotlivymi kolejemi. Musi tam byt patricna mezera aby vse fungovalo. Jak je neco na knap tak je cely vysledek v pytli. Potykal jsem se stim uz minule pri pokusu c1. ,ale ten se nekde stratil a tak sem musel vse odmerovat a odletovavat nekolikrat. Tudiz to nemohlo dopadnout jinak nez jak je videt. Odpadavala med z kupraku. Takze sem musel tyto stredove prazce pak vymenit za nove.

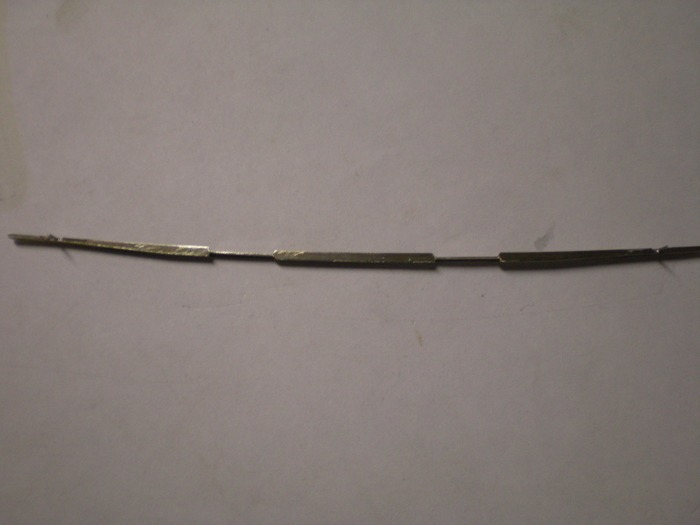

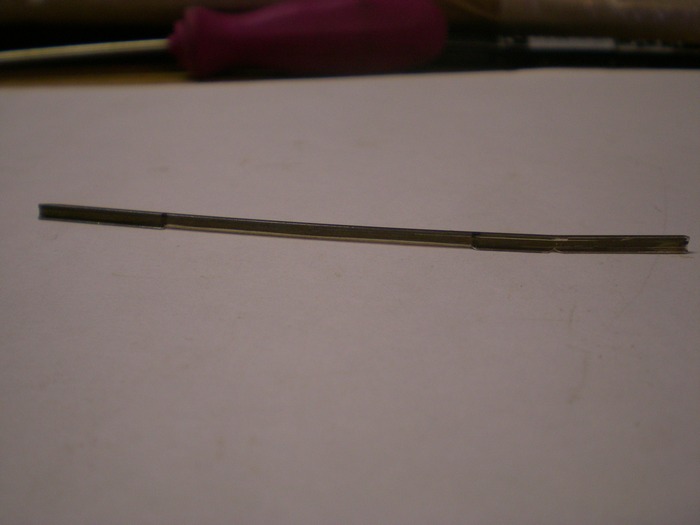

Vnitrni jazyk. Opet jsou videt mista kde se ma ohybat a jeste jsem zjistil ze musi byt spilovana pata z cele casti uprostred a to po venkovni strane radiusu. Jde tam pak takovy maly curament a ta pata me zavazela. Takze sem to zas musel odletovat a prazce sem menil po druhe chi.

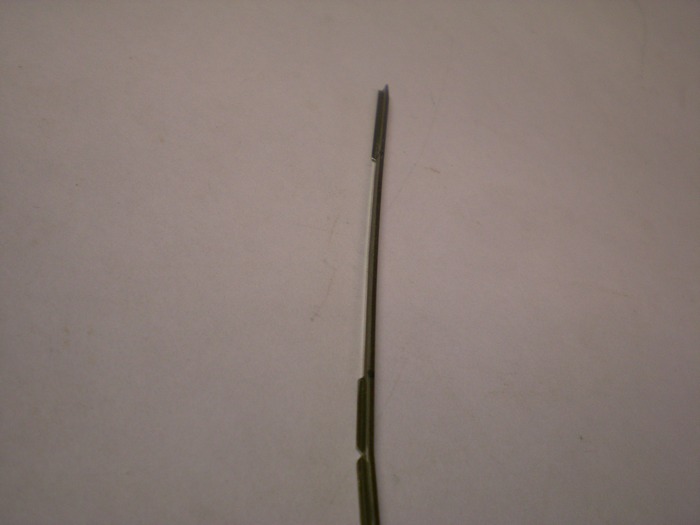

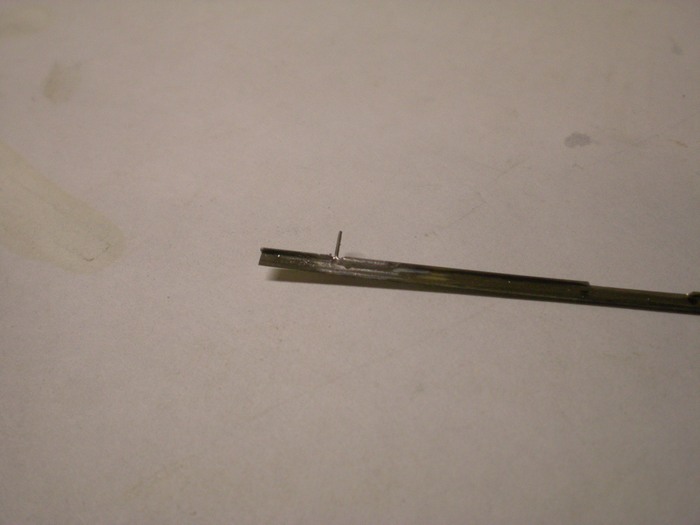

Detail konce vnitrniho jazyku.

Totez z druhe strany.

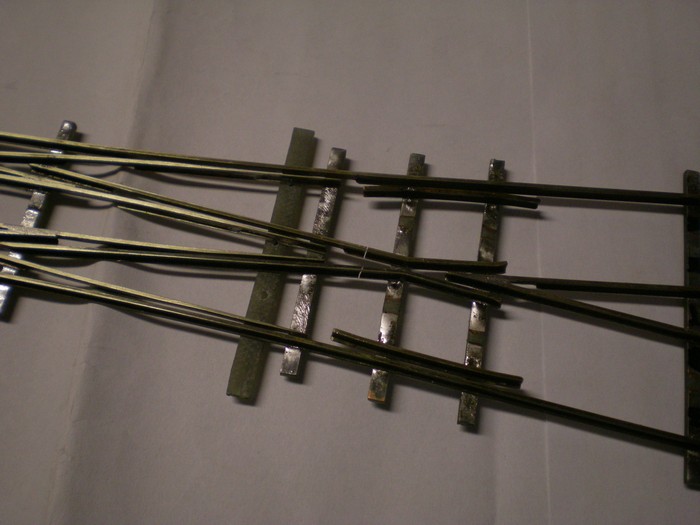

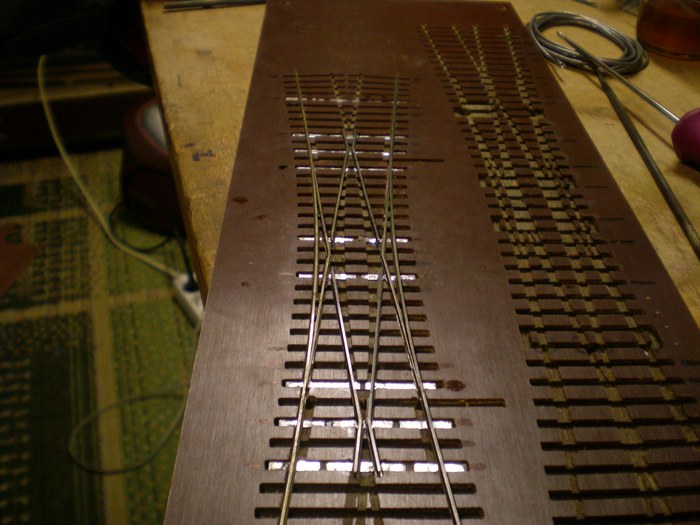

Tady uz jazyky na miste.

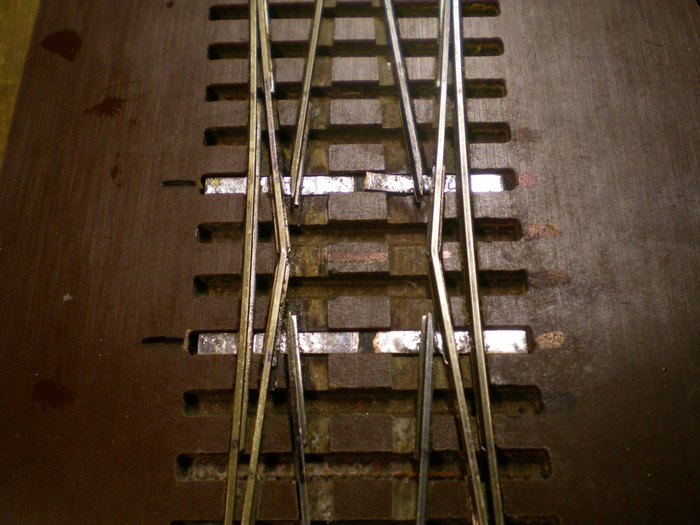

Zde ono misto zadrhelu. Musi tam proste byt dira a pripada me, ze kdyz bude o neco vetsi tak se nic nestane, nez aby byla mensi. Jeste je videt predchystane oddeleni casti anglicana kvuli elektrice. Vlastne kazda z techto dvou polovin, bude trvale napajena a to kazda jinym polem.

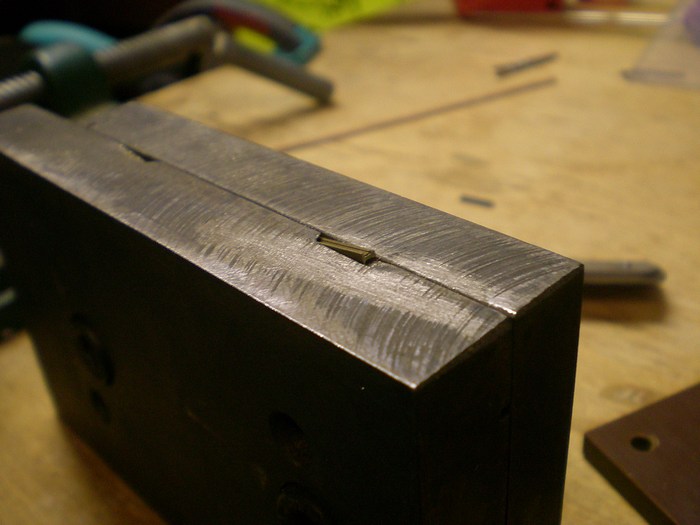

Do akce byl nasazen druhy pripravek na spilovavani uhlu na srdcovce.

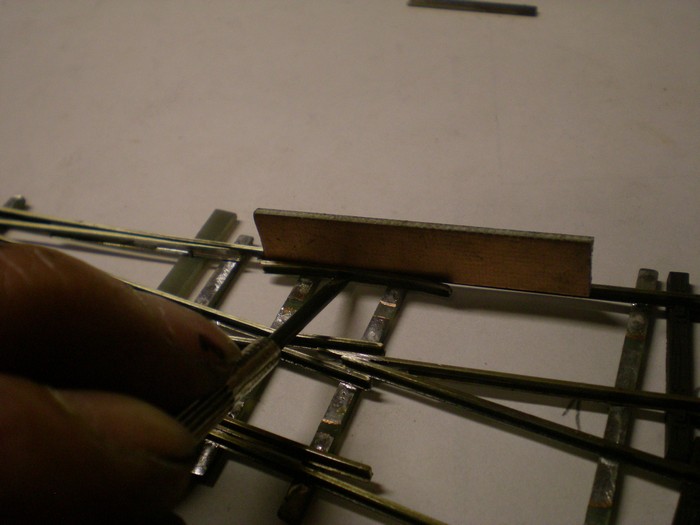

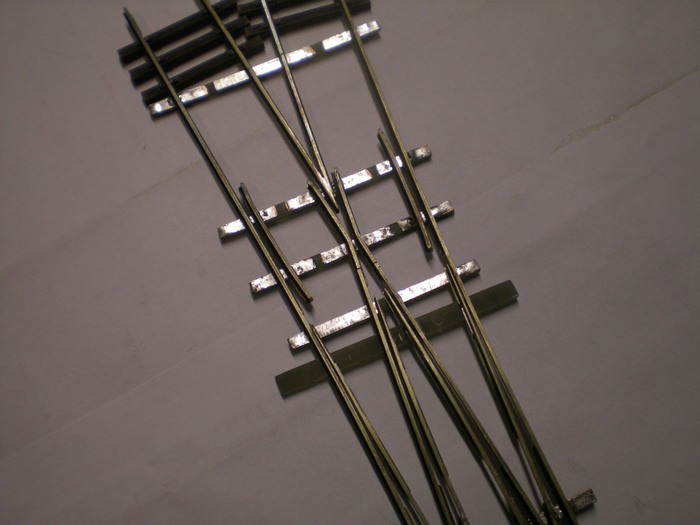

Tady uz srdcovka slozena a je videt nastavovani opornice (jestli jsem to dobre pojmenoval). Merenim originalni EW3ky bylo zjisteno ze mezera je 1,5mm a to je akorat kuprak. Jeste ze te lasko mam chi.

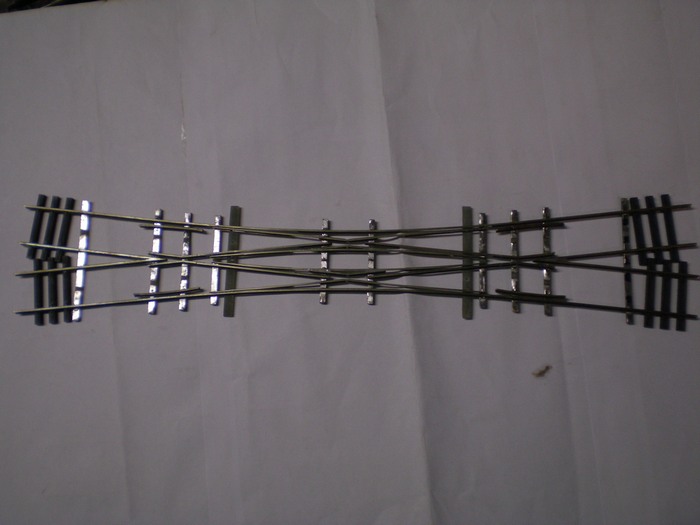

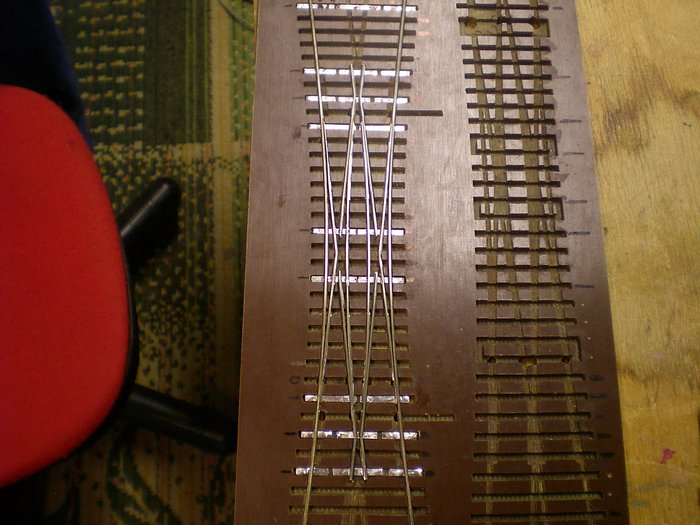

A ted uz komplet vysledek prace na tri odpoledne.

Misto rezu srdcovky, opet kvuli elektice. Prava strana se bude cela prepinat. Rizle je to jen zilpil tak doufam ze to na test postaci. Pak bych tam radej videl mezeru vetsi. Jistota je sichr ze.

Presuvnik. To je taky pekna vecicka. Jak vyvrtat ty diry tak, aby vsecky jazyky chodili zaraz a patricne se dotlaceli tam kde maji. Dle oka to funguje, testy ukazou jestli i v praxi.
