Stavba anglicana k ew3
- Podrobnosti
- Kategorie: Společná tvorba
- Zveřejněno: 21. 7. 2011 0:00
- Napsal Cipísek
- Zobrazeno: 3433

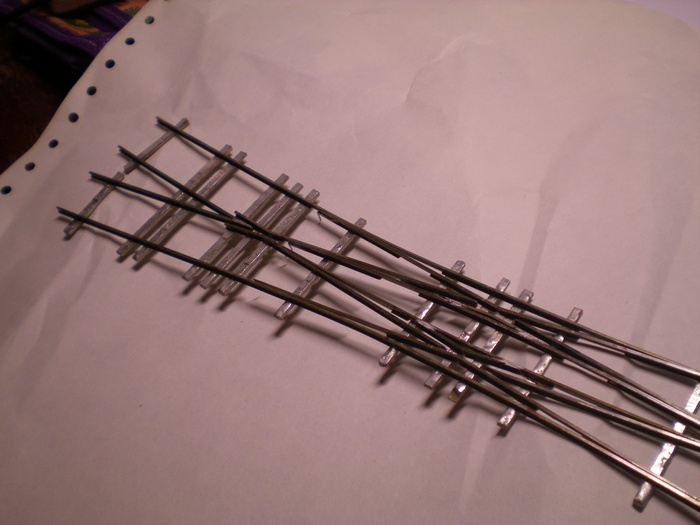

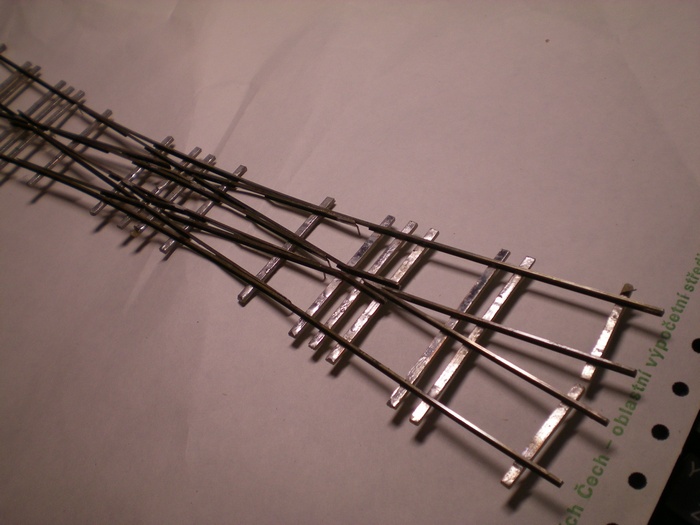

Ahoj kolegove, znovu ozivuju projekt stavby anglicana k vyhybkam ew3. Sablona je delana dle navrhu od Ferdy z Kuncic. Sablona je z pertinaxu, ale ukazalo se ze to neni vhodny material protoze tenke detaily pri frezovani na CNC proste uletely. Cilem je overit geometrii vyhybky a overit moznost vlastni stavby.

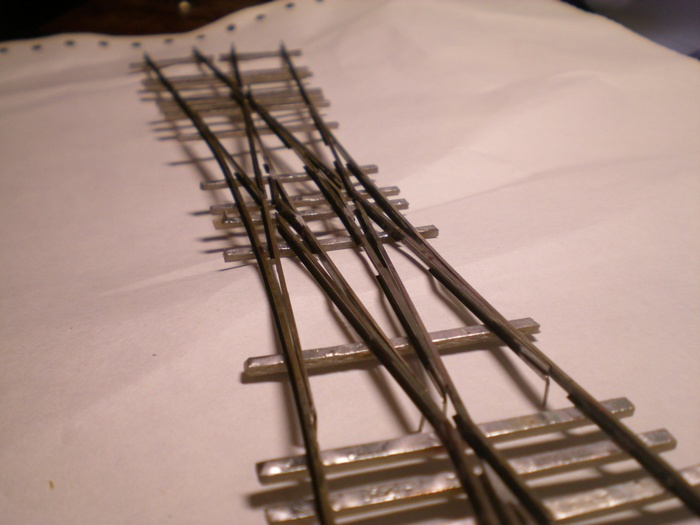

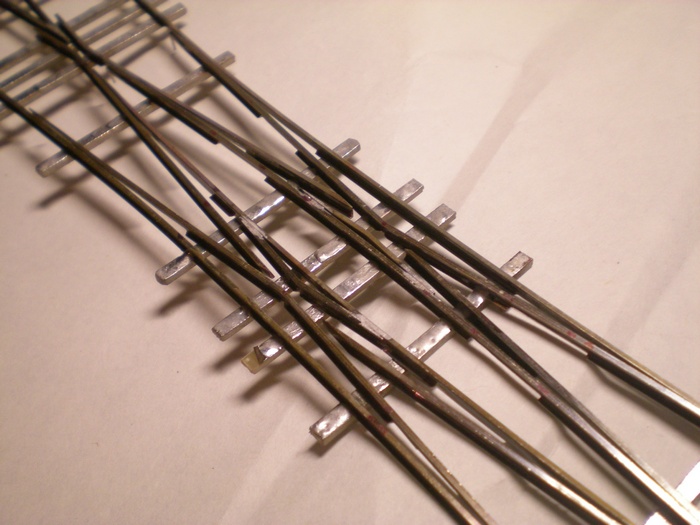

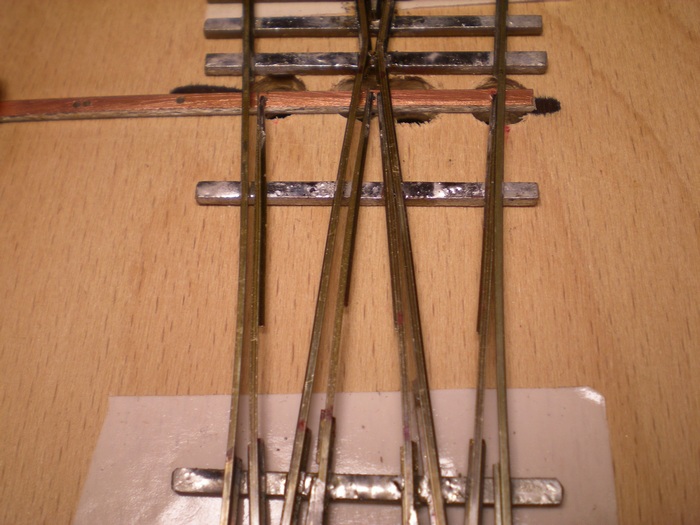

Pri teto prvni stavbe bylo zjisteno nekolik nedostatku. Koleje ktere maji byt v oblouku musi byt predehle do oblouku nez se naletuji protoze neudelali ocekavany radius. Dalsim problemem byla delka jazyku. Sablona je v podstate idealni stav, ktereho zrejme neni mozne dosahnout. Jazyky jsou dlouhe a stredove se malem dotykaji coz by delalo problemy pri elektickem zapojeni. Dale system tahani jazyku uplne na spicce neni mozne pouzit, protoze se jazyk ohyba a neni tahany cely jak u EW3. Tam je jazyk delsi takze na ohybani daleko mekkci. Dale byl zjisten problem zpusobeny strihanim kuprexidu na tabulovych nuzkach. Pri strihani dochazi ke krouceni a lamani pertinaxu, a hlavne k odlepovani medi z sklolaminatu. Hladam jednoduche reseni jak delit kuprexid na cca 3mm pasky bez strihani. Piste do knihy vzkazu, predem dekuju. Cipisek
