Mechanika kolem serv

Ahoj kolegove, nevim jestli tohle nekomu pomuze, ale delsi dobu jsme resili ovladani vyhybek. Byl zvolen system dekoder/servo. Problemem bylo ale vymyslet system jak spojit servo s vlastni vyhybkou. Nevim jestli je toto idealni reseni (uz probehla prvni uprava), ale prozatim nemame problem s cukanim serv, ktere se resi na netu. Pozadavkem na system byla cena , velky krok serva (kdyz budu mluvit za sebe, tak se me nelibi kdyz se servo sotva pohne) a predpruzeni jazyku. Serva pouzivame od Conrada vychazi na 100kc (ale bylo zakoupeno velke mnozstvi). Kluci to dovezli z nemecka, nevim kolik vyjde u nas.

Vlastni pohon je tvoren kloubem z matice M3, ke ktere je priletovan drat z svarecky Co2 tl 1,0mm.

Vlastni system pred revizi

V tomto stavu vse funguje, ale dochazi k ulamovani dratku naletovaneho na matku. Ne ze by odpadaval dratek z kazde vyhybky, ale preci jen proste se obcas musel nekde spravit. Problem je zrejme v tom ze matice je klasicka kovova a ne mosazna, na kterou by letovani chytalo daleko lepe.

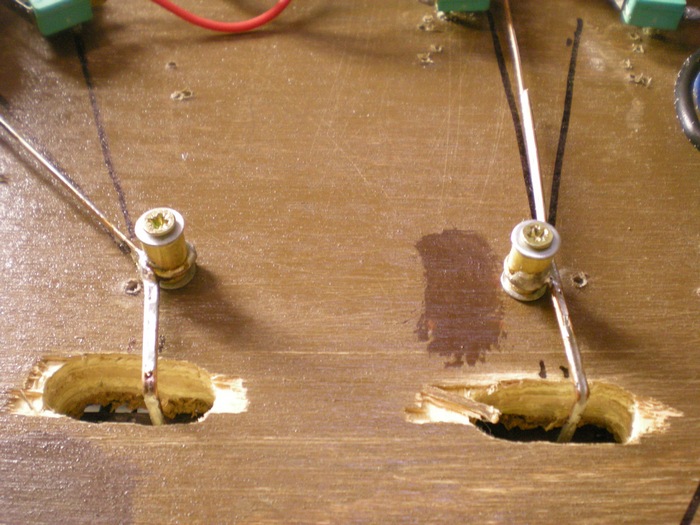

Po prvni uprave doslo k zmene kloubu. Nevim jak ma kdo moznost dostat se k soustruhu (ja neco mam) a tak jsem vytocil tento "bazmek"

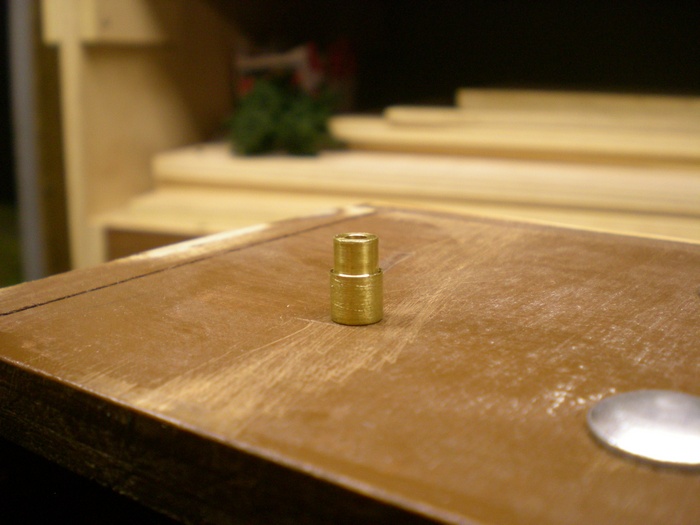

Jedna se o mosaznou kulatinu prum. 6mm stocenou na konci na 5mm na delce 4mm. Celkova delka je 10mm. Dira je 2,5mm. Kolem tohoto kloubu je omotany uz vise zminovany drat z C02 (vlastne ve smyce) a je jeste vystuzeny jednim kouskem tehoz dratu.

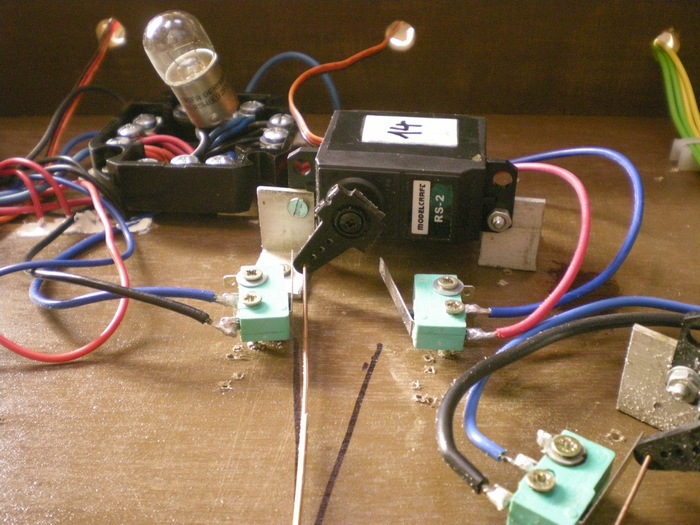

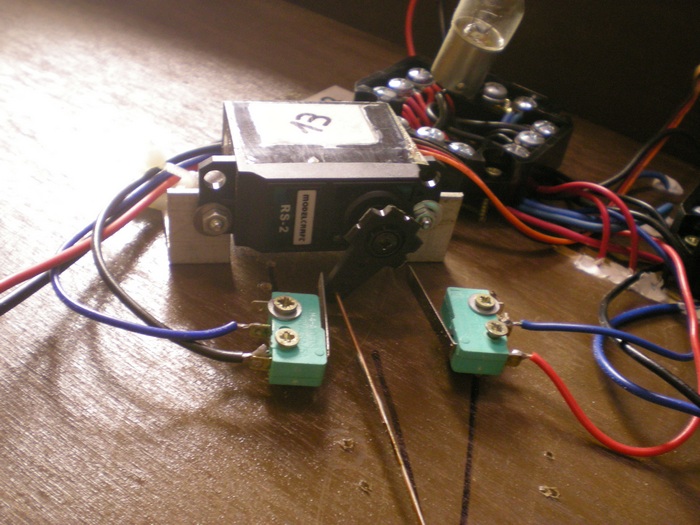

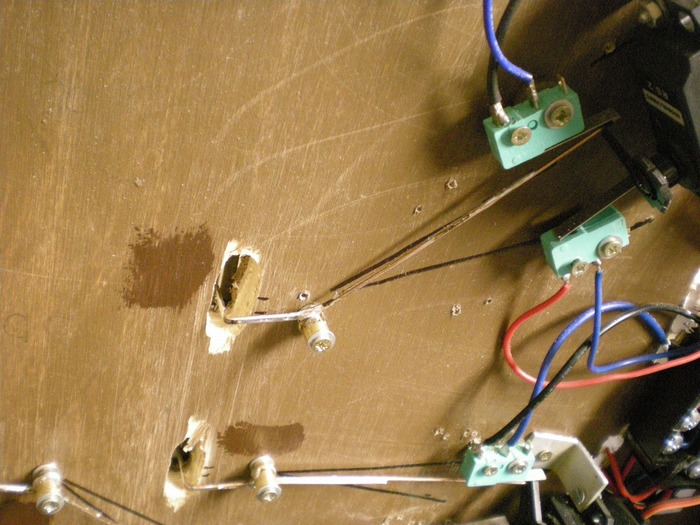

Vystuzovaci drat je protazeny az na horu pod vyhybku a cca 4cm za kloub smerem k servu. Par fotek na cely system. (mikrospinace slouzi k prepinani polarity srdcovky a do budoucna k zpetne vazbe)

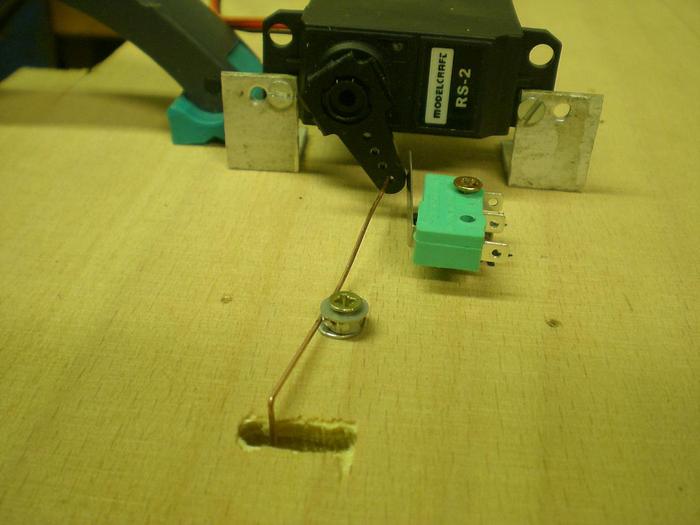

Servo je prisroubovano prez hlinikovy uhlelnik 20*20

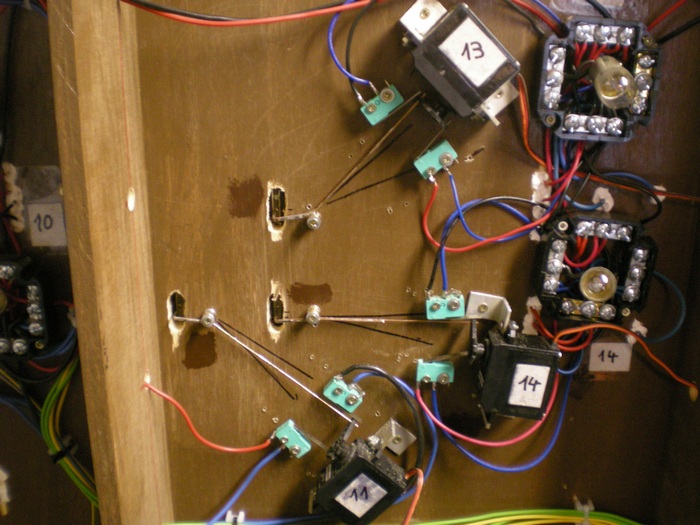

Pro me osobne je vyhodou moznost "vytoceni" serva vice mene kamkoliv kolem kloubu. Snad i do 180st coz teda nemam vyzkouseno ale 90st zvlada v pohode. Muzu tedy umistit serva i pod vyhybky, ktere jsou namackane na sobe.

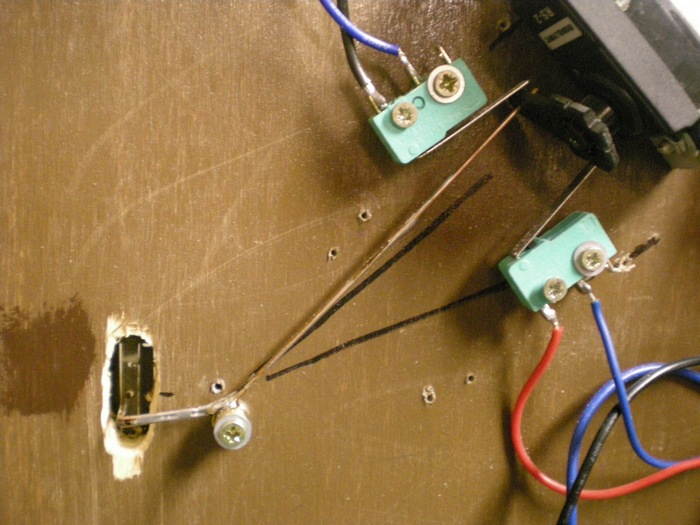

Mozna se nekdo bude ptat na co jsou ty cerne cary, tak nez dam servo, tak prvne vymyslim kam je zhruba chci dat, nachystam si kloub s patricne ohlym dratem a jak kloub nasroubuju, tak si fixou oznacim priblizny rozsah kam musi drat chodit aby se vyhybka posunovala kde mela a pak podle toho uz umistuju servo. Chce to pak jen mirne doladovani polohy tak ze servo pritlacim rukou, druhou prehazuju na mysi polohu vyhybky a sleduju jestli je vse ok nebo to chce nekam posunout. Az se mi to libi tak servo prisroubuju. Co se tyce nastaveni kroku serva, tak pouzivam software z serveru dcc koleje ktery uz neexzistuje .Treba nekdy dojde k prehrati softu, ale prozatim me to vyhovuje. Krok serva mam nastaveny na hodnotu 40, rychlost na 1.

edit 3.11.2019. Dochazelo k problemu ze pri ovladani serv prez traincontroller byla na PC vysvicena cesta, ale serva se neprehodila. Prikaz proste nebyl vykonan. Doslo k prehrati SW na SW od Jindricha Fucika a problem byl odstranen.

Snad to nekomu pomuze. Ahoj Cipisek.

3.11.2019

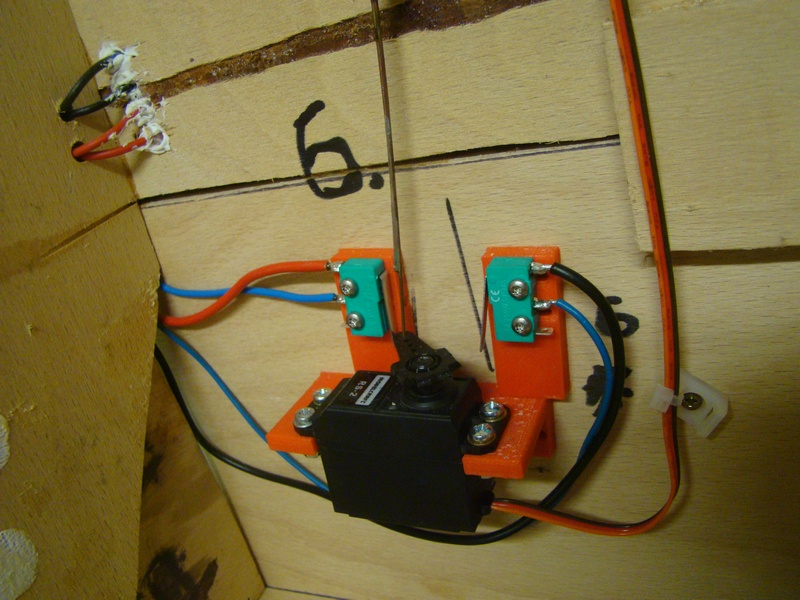

Upgrade držení serv a mikrospínačů pomocí držáku vytisklého na 3D tiskárně.

Cipisek.
