obloukové moduly 1

Podrobnosti: Kategorie: Obloukové moduly; Zveřejněno: 18. 7. 2010 19:06; Napsal Cipísek; Zobrazeno: 3701

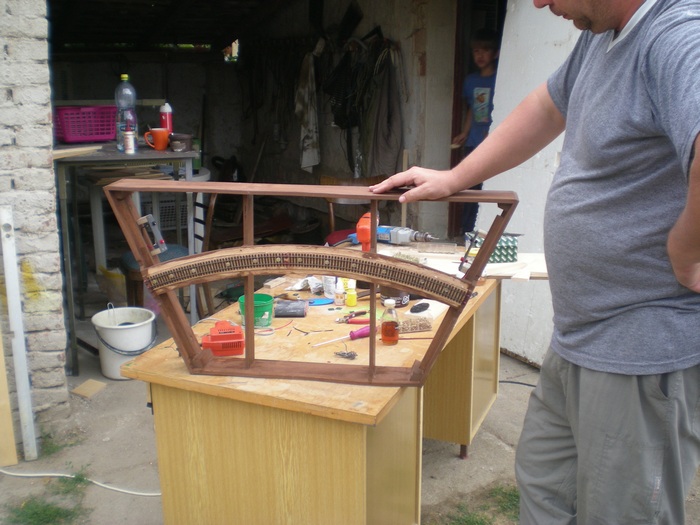

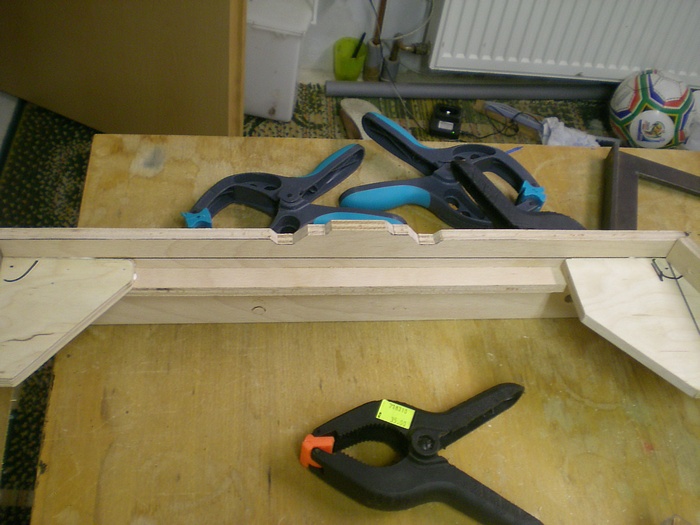

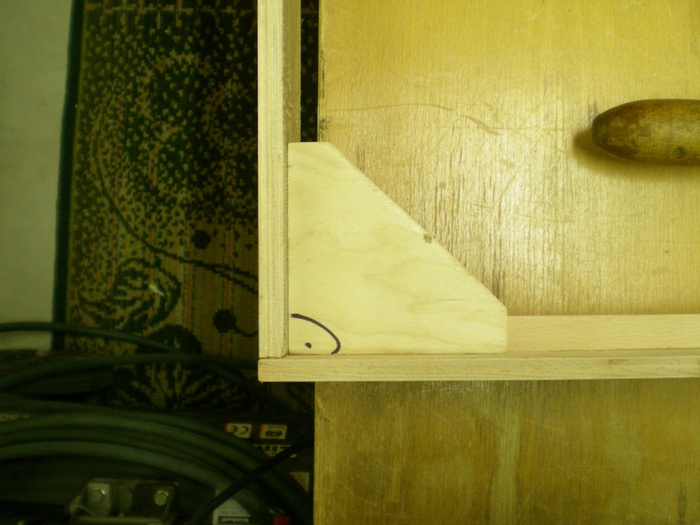

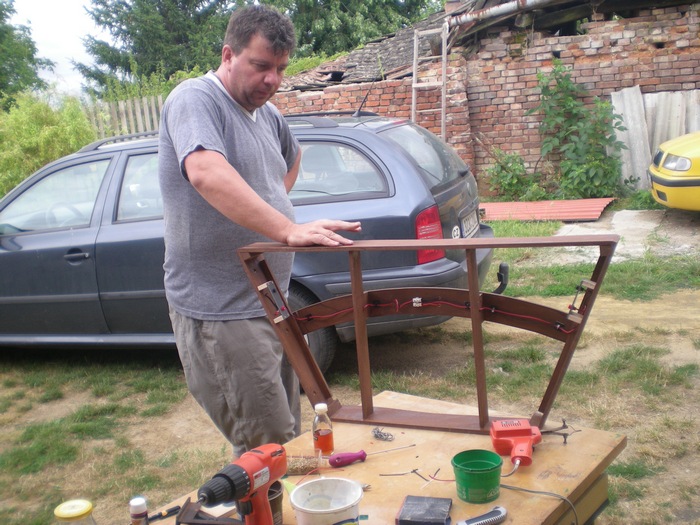

Začali jsme stavět oblouk o poloměru 1000 mm a úhlu 180°,skládá se ze tří modulů s úhlem 45°a jednoho odbočného modulu ,chceme tím trochu oživit ježdění z bodu A do Bodu B,přidáme teda i bod C.Po troše kreslení a vyměřování nám vzniklo toto.Je to částečné splnění mého prvního postupného cíle trianglu.První modul,jehož hrubá stavba je už hotová je už doma natřený a čeká na pokládku kolejí.Teď jsme se pustili do stavby odbočného modulu.Jak jsem psal v předchozím článku,jeho stavba se uskutečňovala podle plánku kresleného v měřítku 1:1.Opustili jsme montáž dřevěnýcu hranolů do rohů,z odřezků překližky vyřízneme odpovídající díl s úhlem a ten vlepíme do rohu.Následuje sešroubování vruty.Po zkušnostech z výstavy posilujeme taky rozhraní modulu vlepením pásku překližky síly 10mm,nedochází k prohýbání rozhraní.

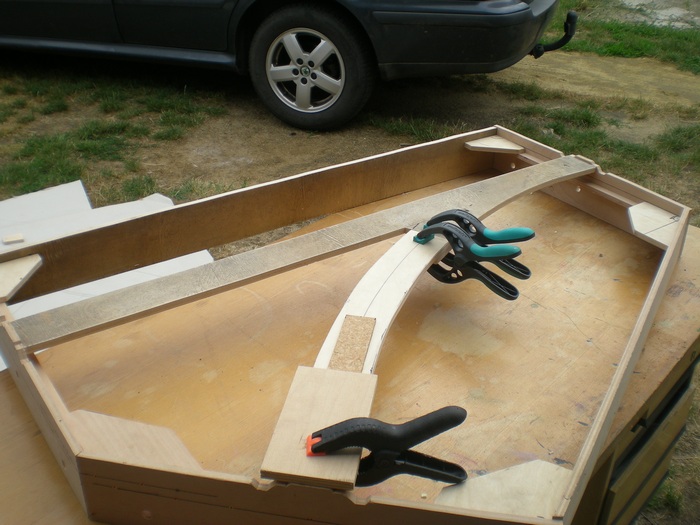

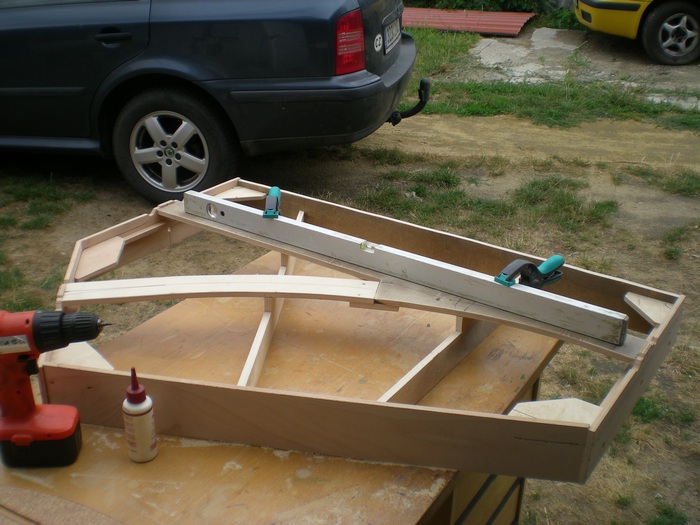

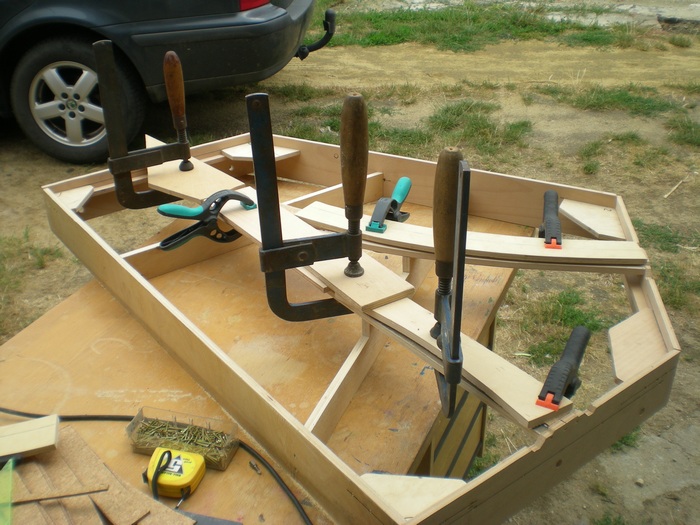

Stavba byla popsána ve starším článku,je tam i šablona podle které se stavělo,takový malý výkresek.Dnes jsme teda dodělali odbočnou trať,našroubovali výstuhy a položili korek.
