Podrobnosti: Kategorie: Obloukové moduly; Zveřejněno: 29. 8. 2010 19:04; Napsal Cipísek; Zobrazeno: 4204

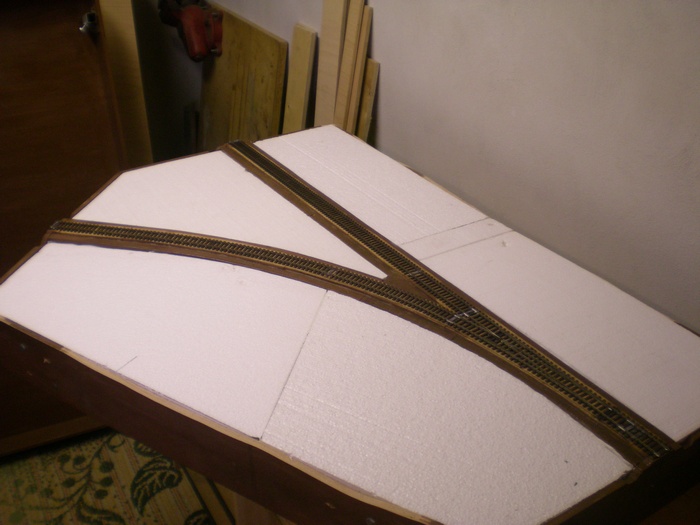

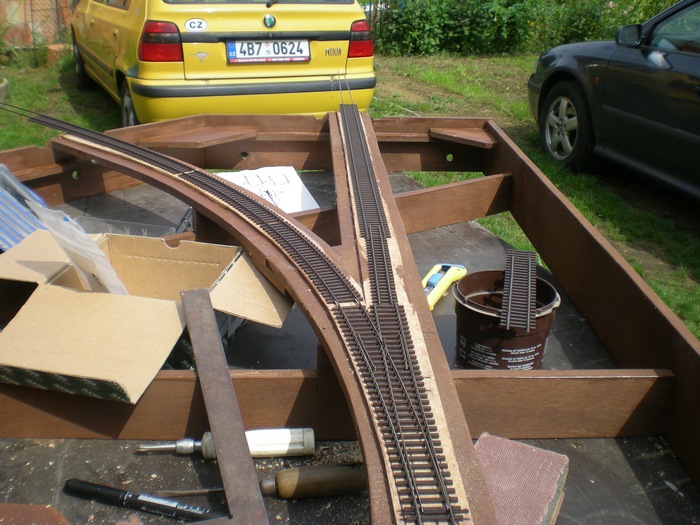

Ahoj pratele. Blizi se nam opet termin kazdorocni vystavy modelu v Luhacovicich. Probiha v terminu 17-20 zari (20 je urceno pro skoly), plagat az dostanu dam ho na web. Vzhledem k tomu ze nam zrejme nedorazi kolegove s moduly z Pardubic a Chrudimy, tak se bude hodit kazdy modul. Proto se zvysenym usilim pracujeme na stavbe dalsich tratovych modulu. Odbocny modul je na vystavu hotovy, krajina se na nem bude delat az po vystave, protoze mame v planu tam udelat cast JZD Rudy rijen a to by jsme uz nestihli.

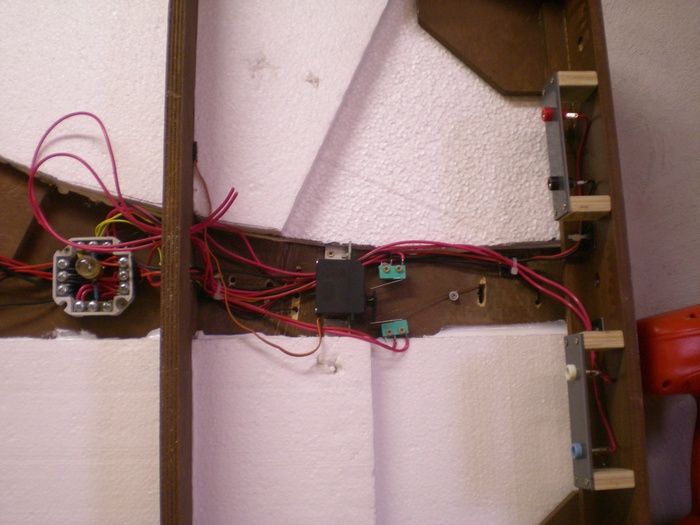

K elektrice, pro pohyb vyhybky je opet pouzito servo, ktere bude provizorne ovladano z volneho vystupu dekoderu v stanici Vizovice.

Horni bananky jsou kolejove DCC spodni jsou pak DCC ktere bude v budoucnu ovladat master dekoder, ke kteremu pak bude napojen zbytek trianglu az na nej dojde rada.

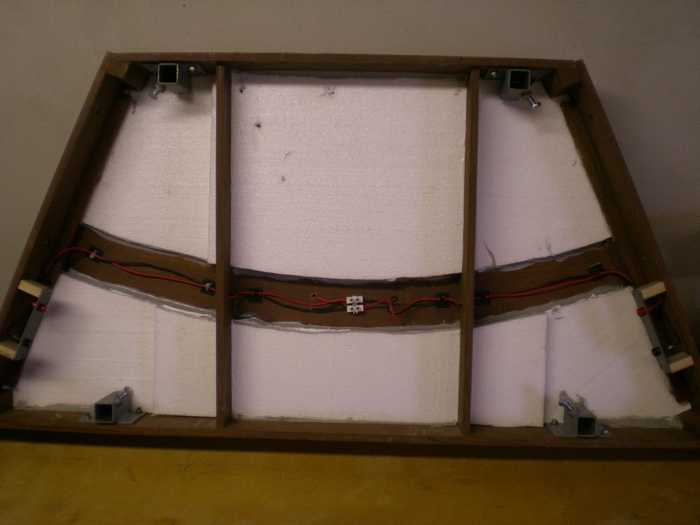

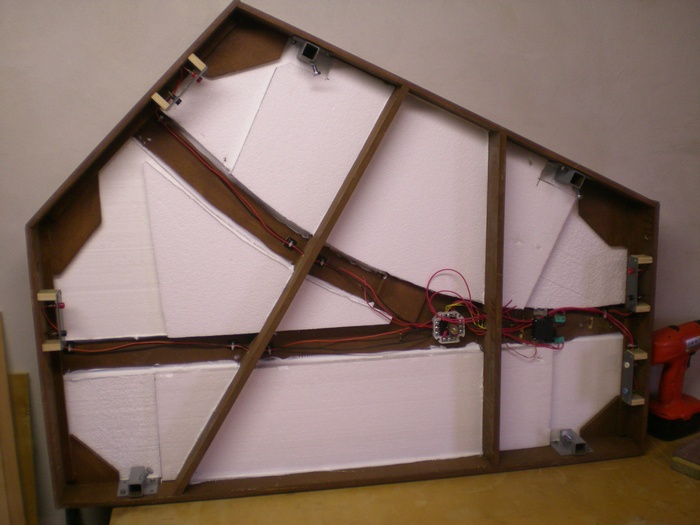

A celkovy pohled na elektroinstalaci odbocky.

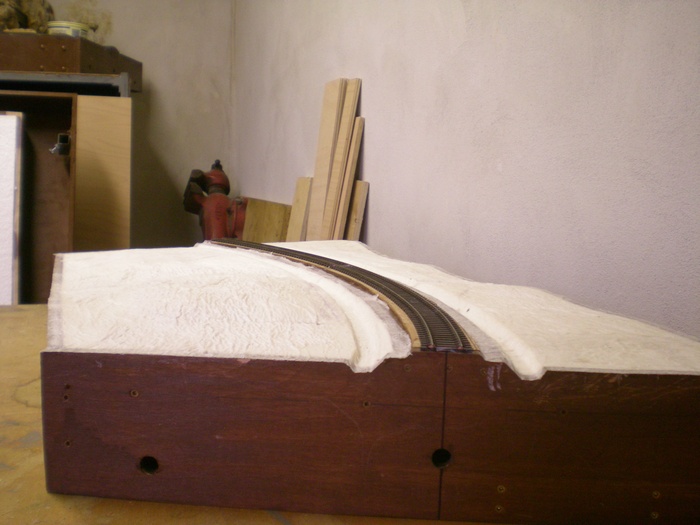

Dalsim modulem sestavy je obloukovy modul s dvemi RR rozhranimi aby byl univerzalni. Krajina tam nebude zadna hornata aby se dal pouzit kdekoliv.

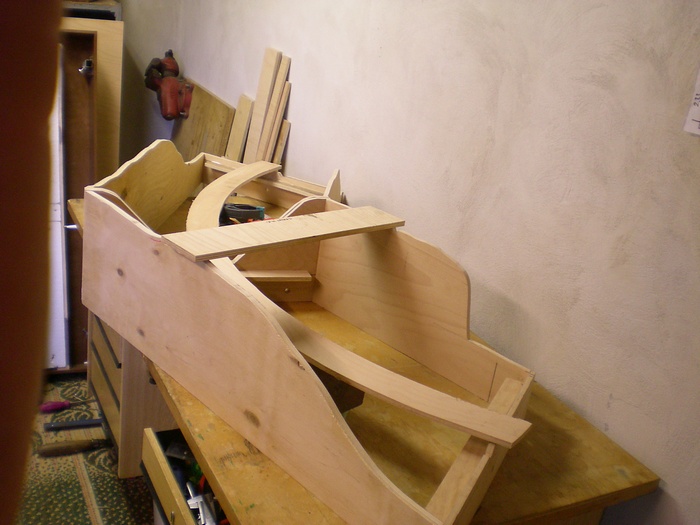

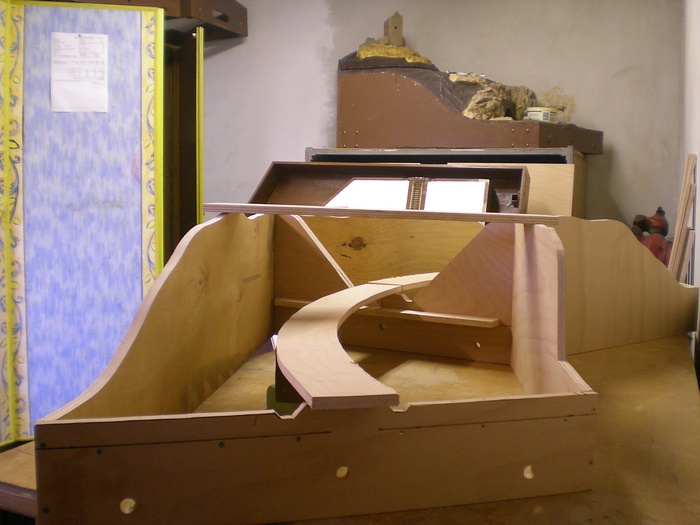

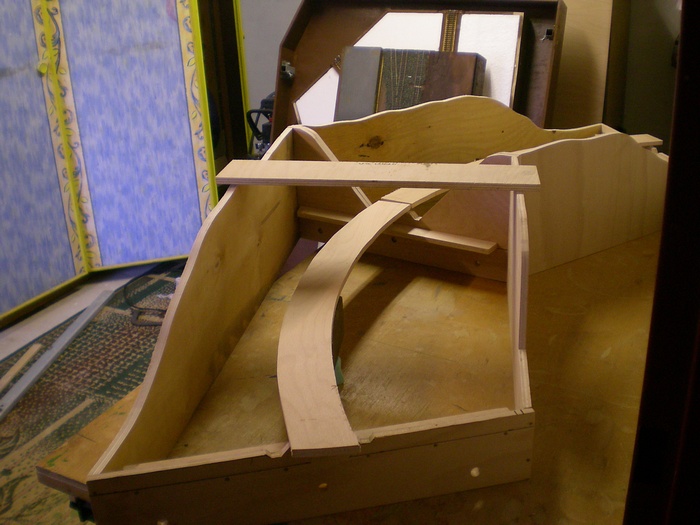

No a dalsim dilem oblouku jsou dva moduly, ktere reprezentuji trat v zarezu. V miste te horni desky bude silnicni most pres trat.

Nad trati je nejakych 13cm mista, zarez jsme chteli co nezvyzsi aby vynikl a vic pri uhlu svahu 45st. vic vymacknout neslo. A nema smysl delat nejake krkolomne svahy ktere by v realu ujeli. Z teto strany bude zarez castecne ve vystrilene skale, proto z prava bocnice je serezana dost prudce.

Dalsi pokracovani po zakoupeni sroubku na prisroubovani drzaku noh. Dalsim postupem by se zeslozitila montaz drzaku. Mejte se Cipisek a Mlha.

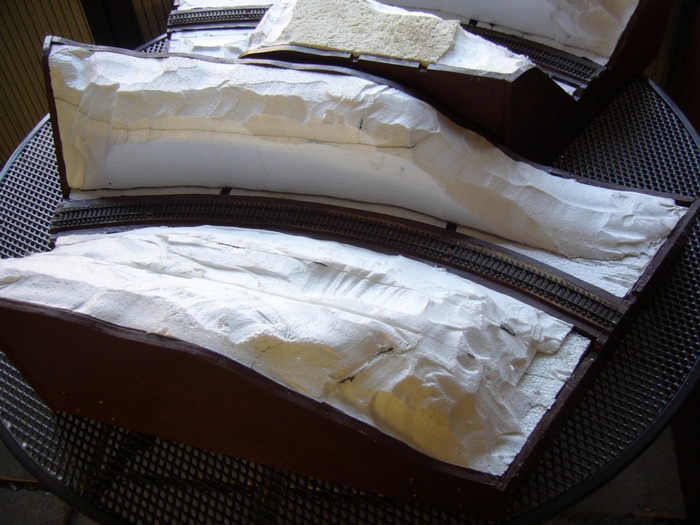

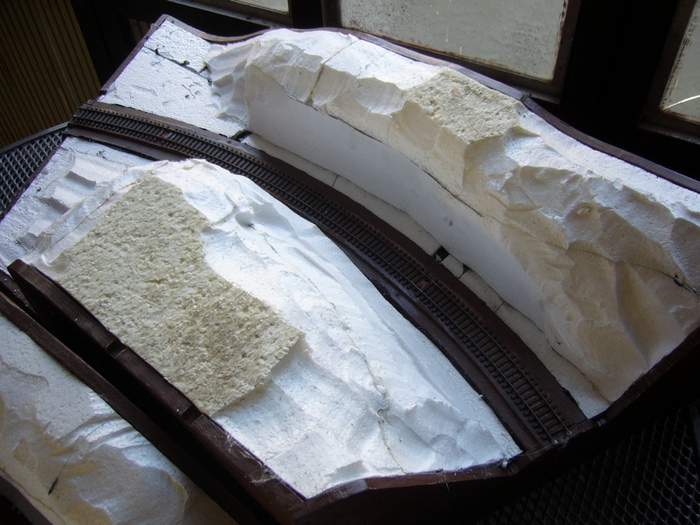

Tak po delší době pokračování v článku,položili jsme koleje,nalepili polystyrén a začala doba tvorby krajiny

tak to je první část zářezu,na vnitřní straně je svah mírnější,na vnější bude opěrná zeď z kamene

toto je druhý díl,opět na vnější straně opěrná zeď,na vnitřní skály,přes zářez půjde postavit most,zkusím udělat opěrnou zeď betonovou,na výjezdu z modulu opět nějaké skály

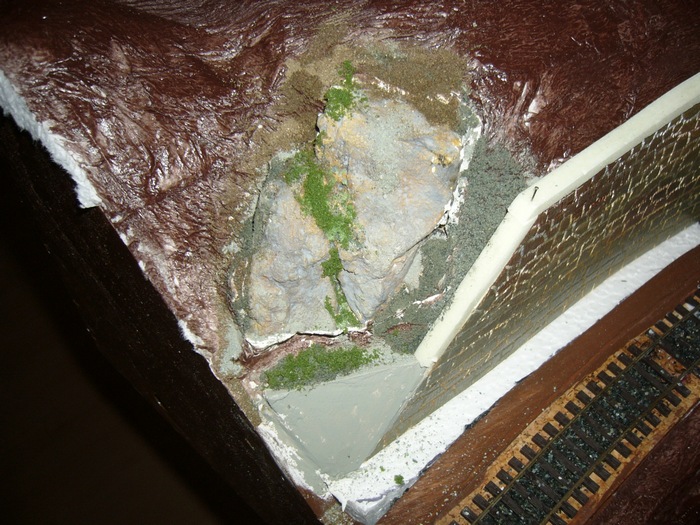

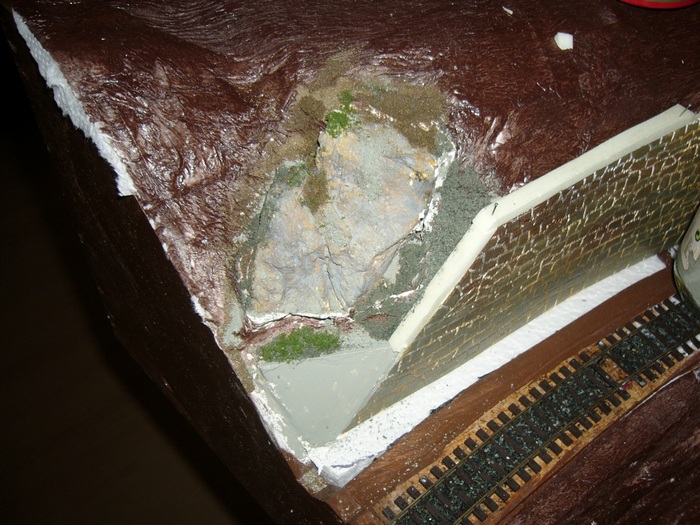

takže pokus o skálu na prvním modulu zářezu
