Skryťák

Podrobnosti: Kategorie: Skryte nadrazi alias "skrytak"; Zveřejněno: 16. 3. 2011 0:00; Napsal Mlha; Zobrazeno: 6270

Stavba skryťáku

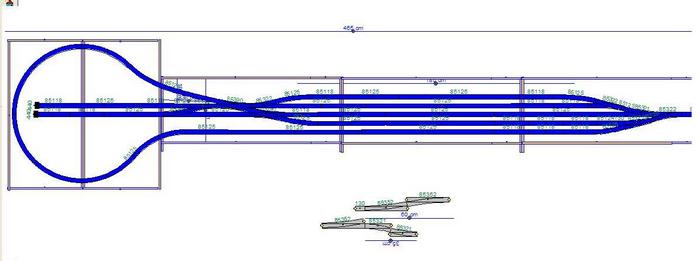

plánek

Začal jsem se stavbou skrytého nádraží,které budeme na setkání používat na odstavování souprav.Stává se při našem provozu bez strojvedoucích a grafikonu,že se některé nádraží přeplní a zůstává volná jenom jedna kolej.Proto začínám se stavbou nádraží,budu ho taky používat pod Vizovice na ježdění doma.Proto nemodulová šířka 400mm a celková délka nádraží 3600 mm.Pro modulové ježdění bude zakončené smyčkou.Pro spojování dílů používám nenormované čela,vlastní moduly jsou stavěné tak,aby z nich nemohla souprava vypadnout,

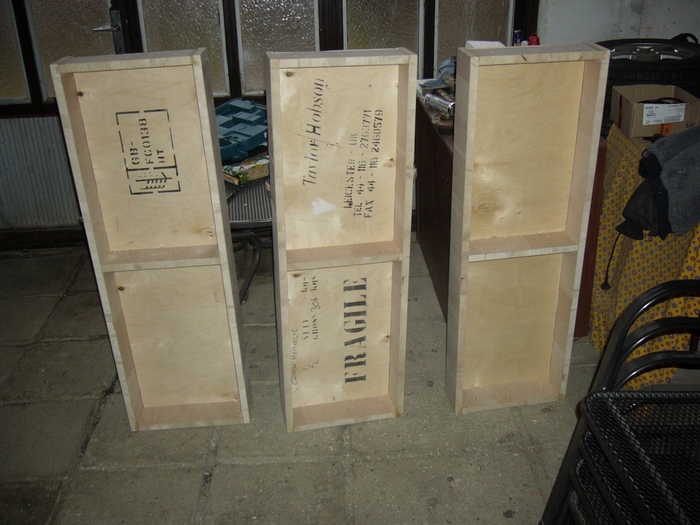

tady je vidět konstrukce modlů skryťáku,je to laťovka o síle 26 mm,nahoře překližka 8 mm

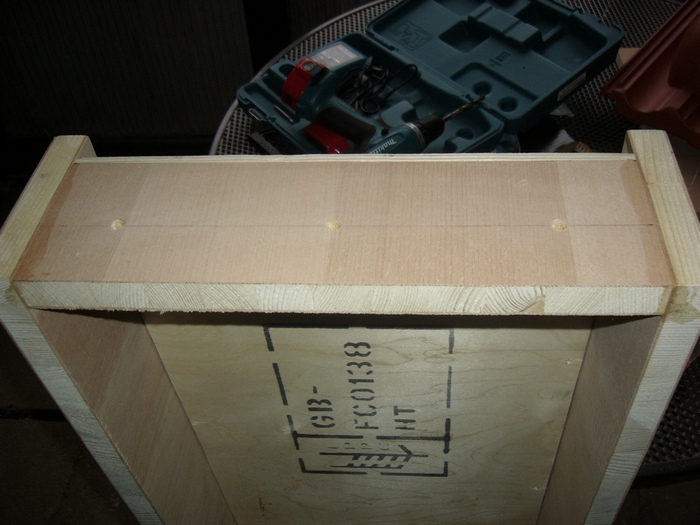

moje nenormované čelo,prostřední díra je na osu s rozhraním používaným v H0

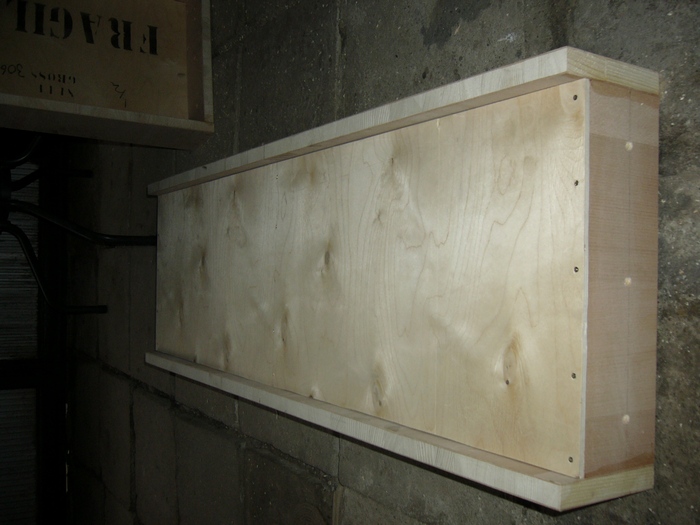

tady jsou vidět zábrany na bocích modulu,přes ně by souprava projet určitě neměla.

Kolejivo použiju z rozebraného kolejiště,vyhýbky Pilz EW 1,na druhém zhlaví budou dva angličany a tři vexle.

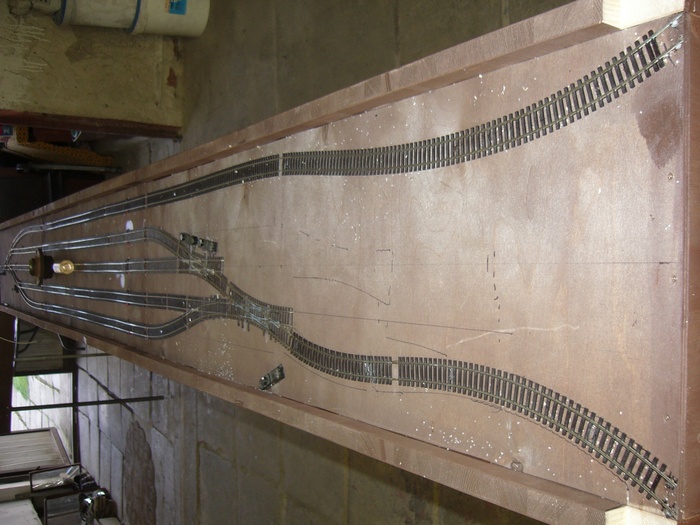

Tak tady je už půlka hotová,no položené koleje a z části smyčka,chybí mě jeden angličan,který jsem zapoměl u cipíska,nemůžu poskládat zhlaví.Tento týden už bych mohl s kolejema skončit a začnu elektrikou.Třeba to do výstavy stihnu,Když použiju toto odstavné nádraží + jeden traťový modul a Vizovice tak se natáhnu na pěkných 9,6 metru.To už asi nepůjde uřídit(ach jo,je potřeba automatizace)

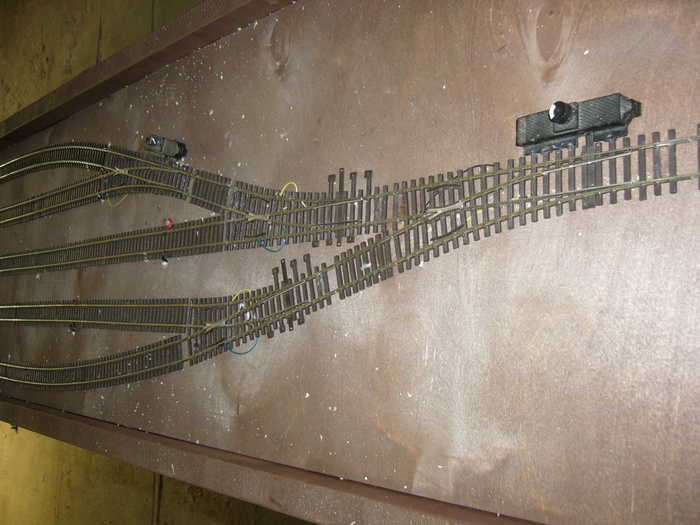

Tak je tu konečně progres ve stavbě skrytého nádraží,položil jsem koleje a začal jsem s elektrikou ve střední části
