Plán a první module

Podrobnosti: Kategorie: Stavba nádraží Řáholec; Zveřejněno: 14. 11. 2016 18:25; Napsal Cipísek; Zobrazeno: 5079

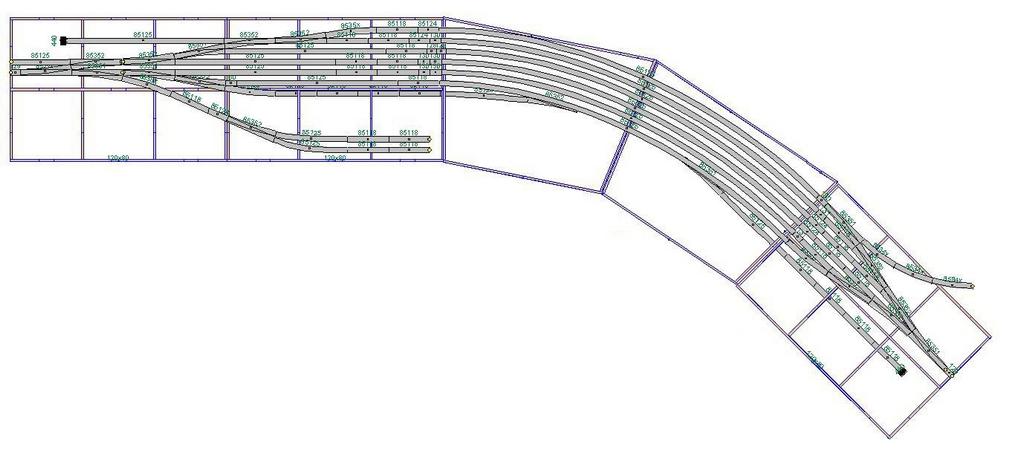

Ahoj kolegové, jelikoz jsem jediny z nasi "Sekce Slovacko", ktery nema nadrazi a jelikoz na mensich vystavach kde nebude dvoukolejka nam bude chybet "stred sveta" tak sem se dal do stavby nadrazi i ja. Puvodni plan vychazi ze stanice Jablonne v podjestedi. Upozornuji "pocitace nytu", ze nestavim Jablonne v podjestedi, ale jen jsme si pucili zakladni kolejovy plan. Dalsi upravy jsou uz pak v nasi vlastni reziji. Tak a ted planek z Wintracku : (po kliknuti se zvetsi)

{timg title:="Plan nadrazi" thumb:="/images/stories/vlackycipisek/nadrazi/plan/jablonnevobloukumale.jpg" img:="/images/stories/vlackycipisek/nadrazi/plan/jablonnevobloukuvelke.jpg"}

Nadrazi by melo byt slozeno z 5ti modulu sire 800mm a delky 1200mm. Dva module jsou pod uhlem 22,5st., takze nadrazi bude met celkovy uhel 45st. Zacal jsem tvori uz dva module. Jeden rovny a druhy ten pod uhlem.

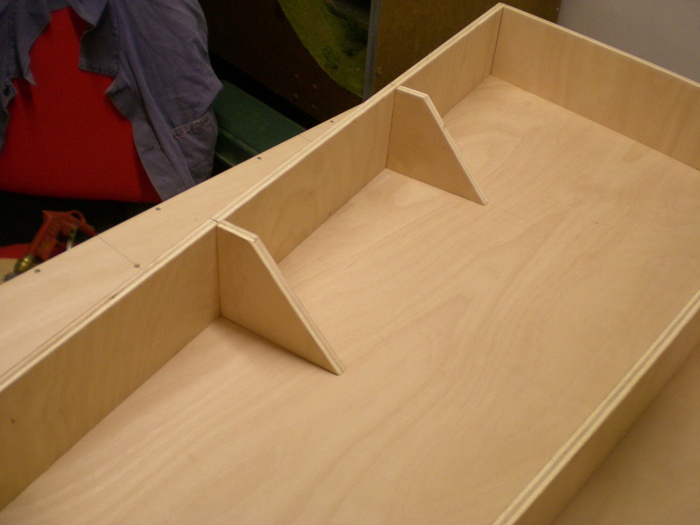

Zjistil jsem ze pri te sirce 800 se zacinaji "vlnit" desky u spoju modulu. Takze sem je musel vystuzit a skolmit pomocnyma trojuhelnickama. Mezi ne pak vyvrtam tri spojovaci diry.

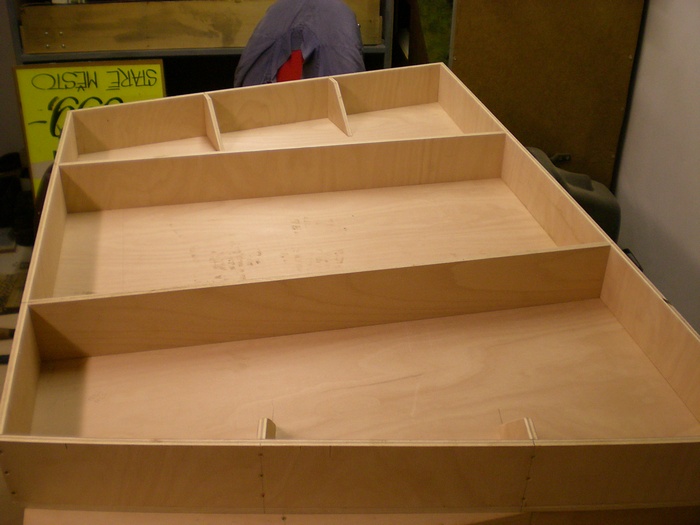

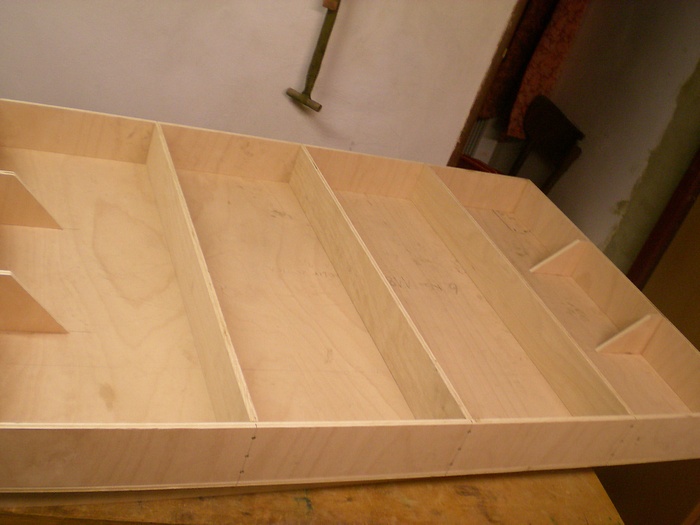

Ty delsi hrany vystuzili vlastni vystuhy takze se nevlni. Jsem pak zvedav jak budu resit kdyz me vyjde tahlo od vyhybky do vystuhy, ale zrejme v tom miste tu vystuhu pod tou horni deskou nejak vydlabu abych si tam udelal na to diru. Nevi nekdo o levnem nadstavci do vrtacky tak aby vrtal v 90st?

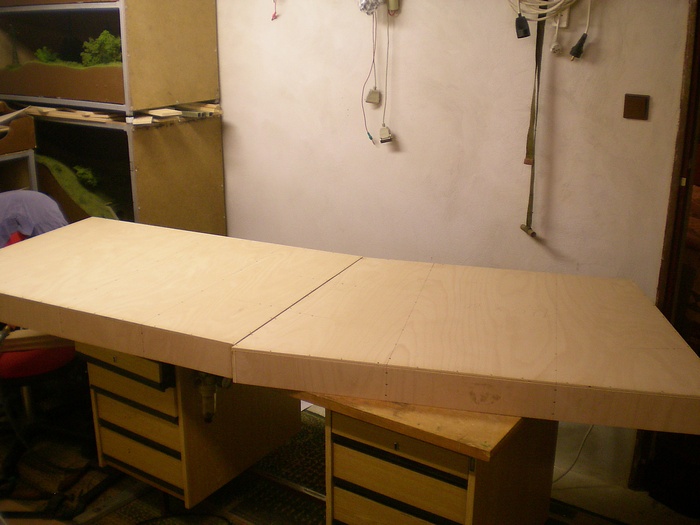

Jsou to celkem macky narozdil od nasich beznych modulu. Kdyz sem je dal na stul dva, tak mam plnou dilnu. Uz abych vystehoval loznici, abych to mel kde vse slozit a rysovat jak vyjdou koleje chi.
