Skály a statika na smyčce
- Podrobnosti
- Kategorie: Broňkova dvoukolejka
- Zveřejněno: 24. 5. 2013 18:48
- Napsal Cipísek
- Zobrazeno: 4024
Ahoj kolegove. Byl jsem dnes na pokecu u kolegy Bronislava a vyfotil jsem jeho novy vytvor pracovne jsem to nazval "smycka na dvoukolejce". Jedna se o koncovou cast dvoukolejne trati, ktera je zakoncena smyckou v tunelu. Nad tunelem se bude tycit horsky hotel a ve skalach bude zdevastovany stary lom. Trat bude elektrifikovana, jak je v podstate cela dvoukolejka (nebo spis bude). Fotky jsou to vice mene pracovni, takze nic neni dodelano. Trochu se me tam pomotala pinzeta, kterou jme zapomeli z trati oddelat. Jeste k staticke trave. Vetsina je od Heki, nekde mistem pomichany Polak.
A ted fotecky.

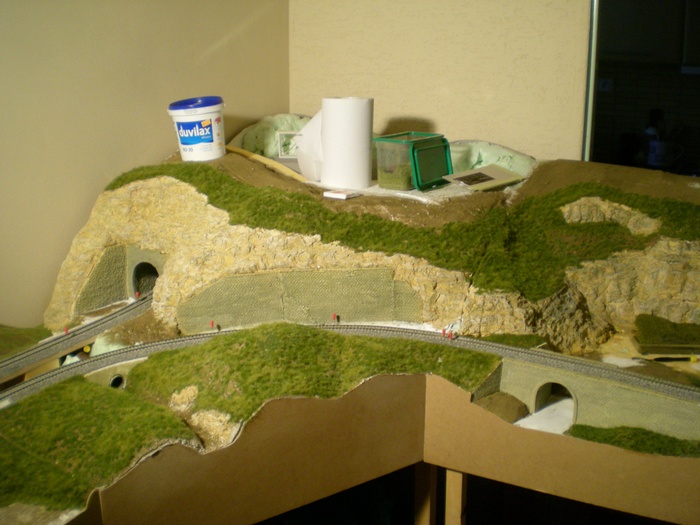

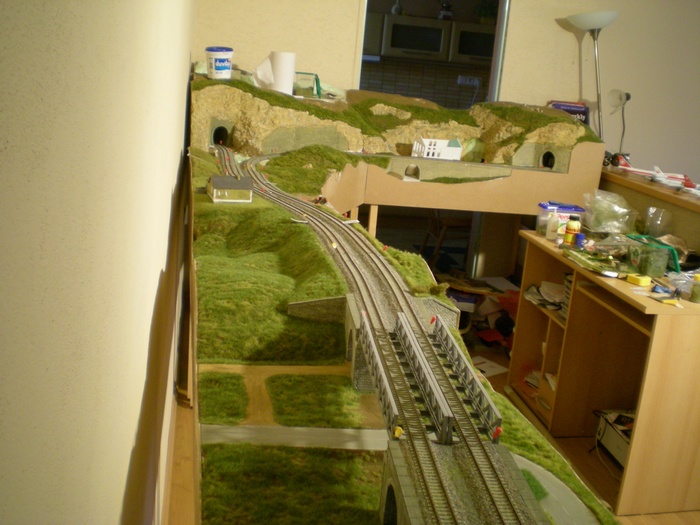

Par celkovych fotek. Pohled na cast soumoduly kde se trat zkovava do tunelu.

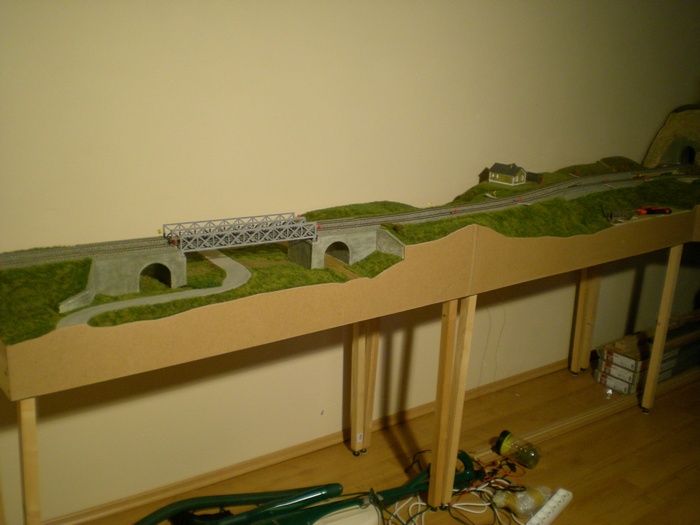

A ted rekneme "pocatek" soumoduly, dvoukolejny most s piliri.

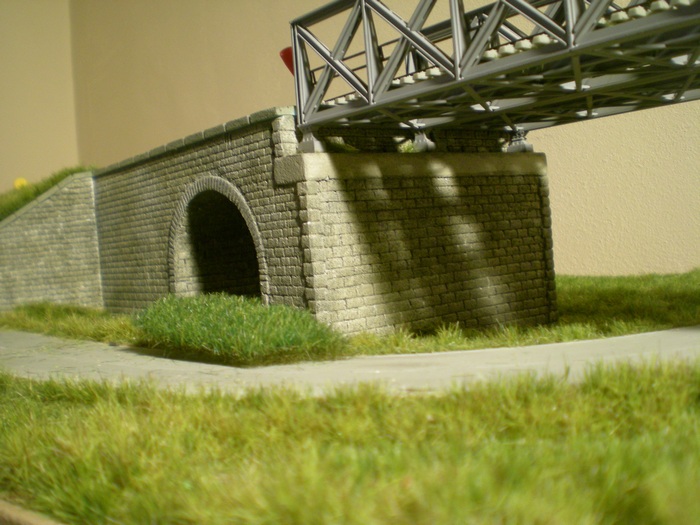

Blizsi fotky zacneme ze zacatku soumoduly. Pocatek kameneho pilire ktery nese ocelovy most, nebo spis dva mosty vedle sebe.

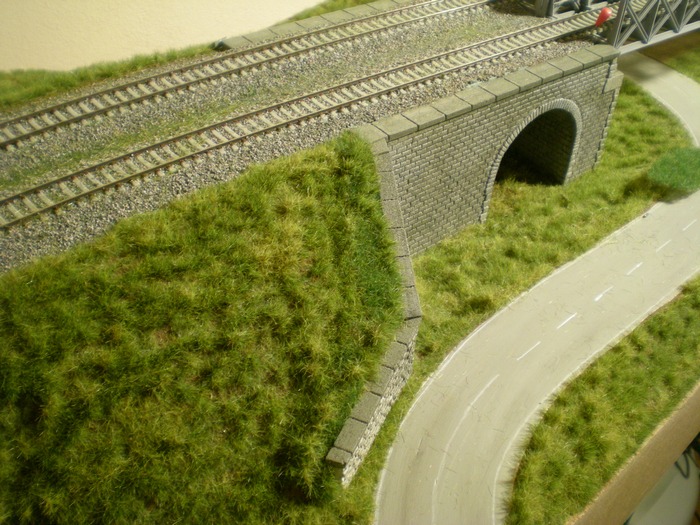

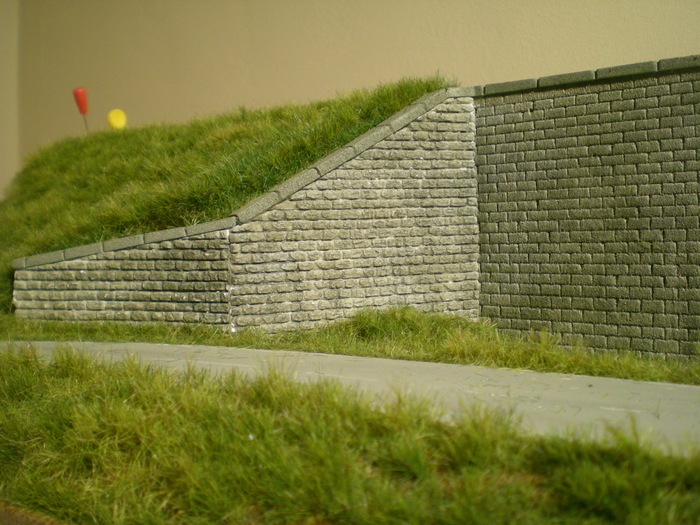

Kdo chce porovnavat strukturu odlitku operne zdi s opernou zdi "dlabanou" do styroduru ma moznost. V levo odlitek, v pravo vydlabany styrodur.
Pilire opet dlabane do styroduru.

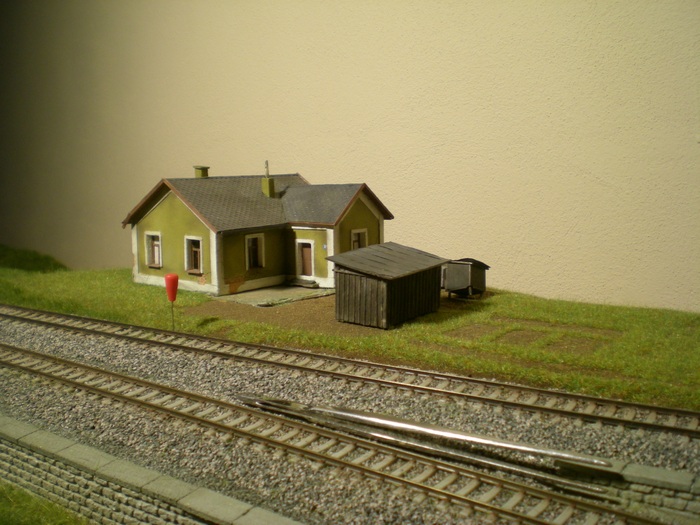

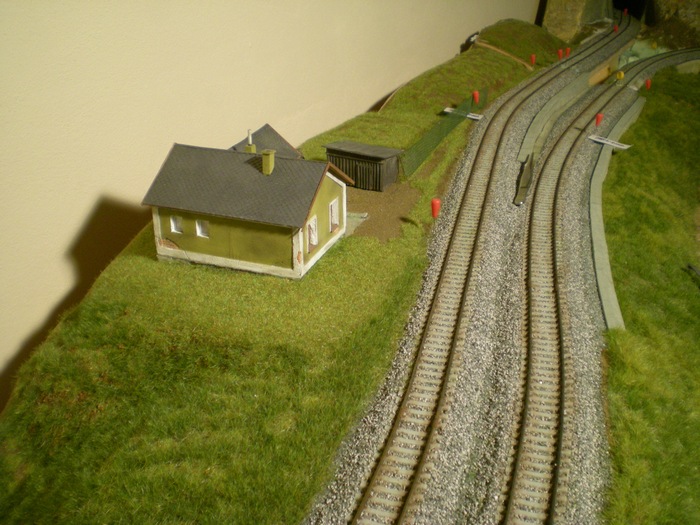

Posuneme se dal ke straznimu domku.
Tady se me mota ta pinzeta vrrr. Operne zdi, sam se divim, ale zas styrodur.

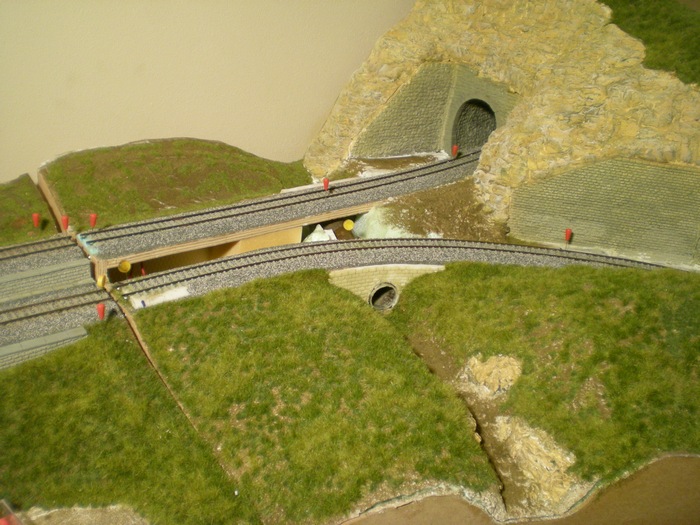

Propustek pod trati. Vim ze jsme minule resili, jeslti by ho v tak male vzdalenosti od sebe resili jako jeden propojeny, nebo by udelali dva. Sam jsem zvedav co Brona vymysli.
Cast skal kde nahore vyroste hotel. Teda tak me bylo minule receno.

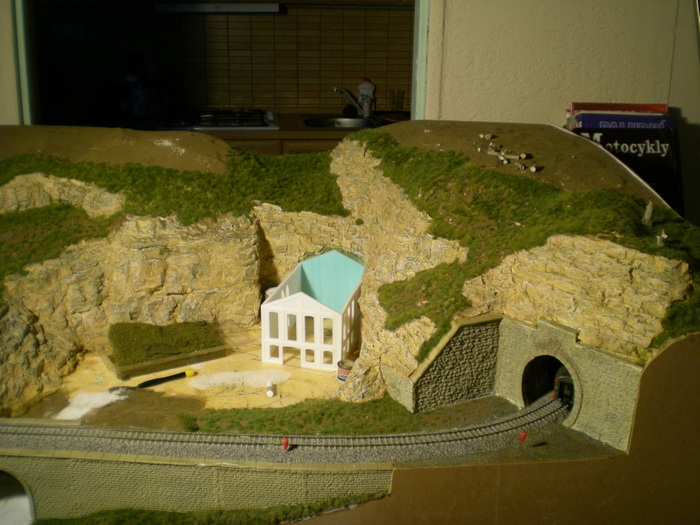

A posledni cast, budouci stary rozpadly lom, nebo nejaka tovarna, sam uz nevim.

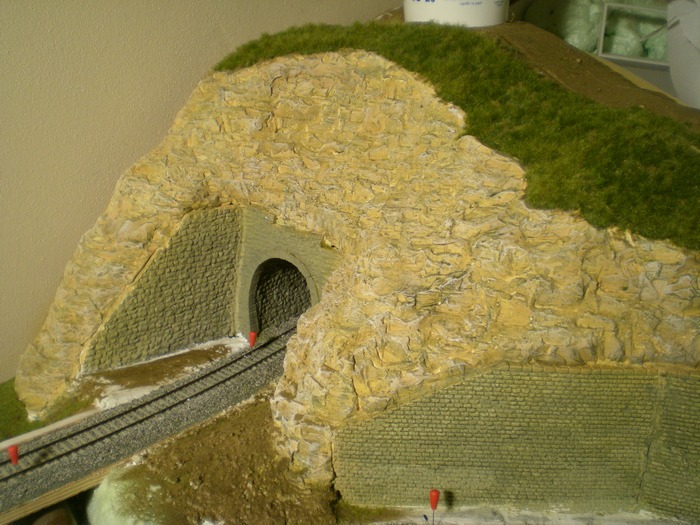

A posledni fotka, blizsi pohled na skaly. Tentokrate Brona zvolil metodu naneseni sadry na styrodur (polystyren) a dlabani dlatem, sroubovakem a pod jemnymi nastroji.
No kdo se chce podivat na vic fotek tak jsem je dal na rajce ZDE. Kdyby nekoho nahodou drazdilo to mnozstvi spendliku kolem trati, tak to jsou povetsinou mista, kde budou sloupy pro trolejove vedeni.
S pozdravem Cipisek
