První práce na modulu

Podrobnosti: Kategorie: Stavba tunelu; Zveřejněno: 28. 1. 2010 4:02; Napsal Cipísek; Zobrazeno: 5768

Takhle to vypadá, když se rozhodne partička lidí začit tvořit moduly. Zrovna jsme si na první modul nevybrali zrovna nejjednodužší námět, ale co už. Základní myšlenkou tohoto modulu je tunel. Celý modul se skládá ze dvou částí. Jedna část tunelu je rovná a druhá v oblouku o úhlu 45st. Celá kostra modulu je z truhlářské překližky síla 10mm.

Papirovy navrh

Jelikož nikdo neměl představu jak se vlastně modul dělá, tak jsem udělal z tvrdého papíru model 1:1, aby jsme si dovedli představit co vlastně budeme dělat.

Napřed vše důůůůkladně rozmyslet a prodiskutovat. Jen poznámečka k pracovnímu prostředí: vše se dělá u mě, tj Cipíska (ten v modrém) na dvoře, který prochází stavebníma úpravama, takže se nedivte řekněme DROBNÉMU nepořádku kolem.

Tady je vidět kolega Mlha při práci s přímočarkou, kterou jsme řezali jednotlivé díly. Není to idelaní řešení, ale když není jiná možnost, tak i takhle se dá.

A první řez do překližky. Papírový modul jsme přiložili k překližce, obkreslili kratší stěny z modulu a řezali.

I takhle se da udelat kruh

V místě spoje dvou modulů se musela vyřezat díra pro kolej a vlaky. Spodní hrana je ve výšce horní hrany rozhraní a horní jsme chtěli udělat do kruhu. Když nebylo kružítko tak i pixla od solviny se hodí.

Rozhraní jsme dělali podle kovové šablony, kterou jsme si nechali vyřezat podle rozměru z internetu vodním paprskem. Vyšla na cca 100Kč. Šablonu jsme obkreslili, vyřezali základni tvar a díry jsme svrtávali pak s přiloženou a přitahlou šablonou k překližce. Po prvním pokusu jsme zjistili, že bude vhodne překližku v místě díry ze spodu podložit drivkem nebo odřezkem překližky, protoze se při vrtaní ŠTÍPE!!!. To je ale překvapení, že? No takových ještě bude.

Tohle byl taky kousek. Jak spočítat ty delší, strany tak aby vznikl úhel 45st? Problém je v tom, že se musí prekližka řezat pod úhlem taky 45st, takže z rubu je jiná délka jak z líce. Tak byl vytvořen provizorní miniaturní úhelník svírajicí úhel 45st a s jeho pomocí jsme pak už doměřili délky těch delších stran tak, aby středem modulu vyšla délka 1000mm.

Naši dva pomocníci při práci. Mladší můj synátor Michal a starší syn kolegy Mlhy. Vsichni plně zaujatí prací.

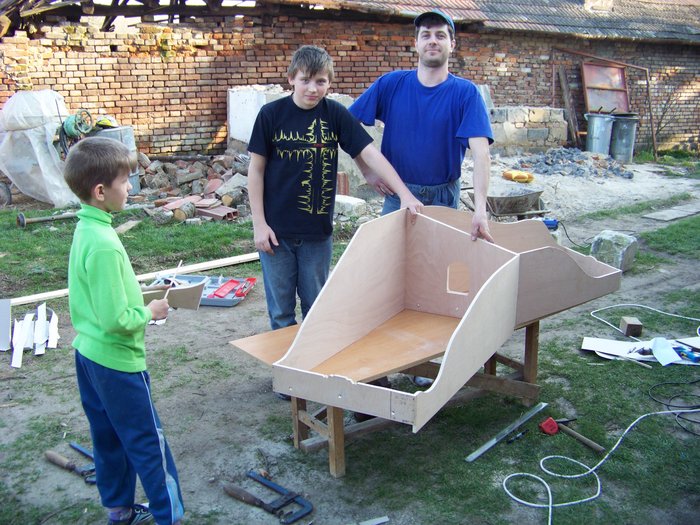

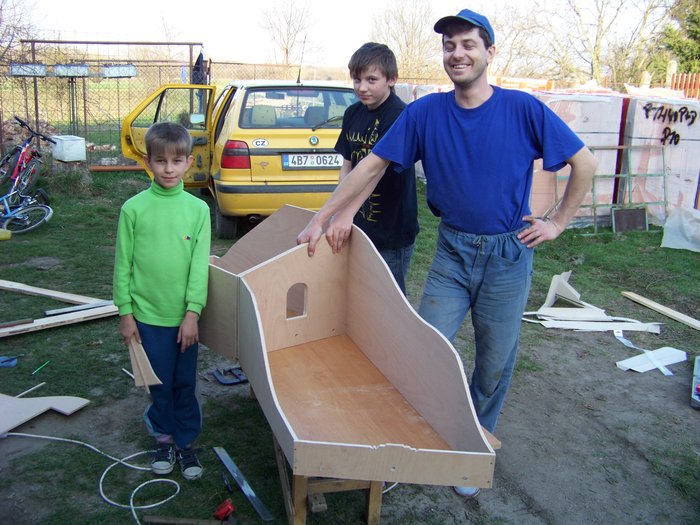

A zde již náš první modul. Povšimněte si co, vše se nám při práci hodilo. Hrůza, děs. Kdyby se někdo nudil, tak zaměstnám pár zedníků. Nabízím plat 60min za 1 hodinu.
