Držáky noh

Podrobnosti: Kategorie: Jak na .....; Zveřejněno: 7. 2. 2010 0:00; Napsal Cipísek; Zobrazeno: 7239

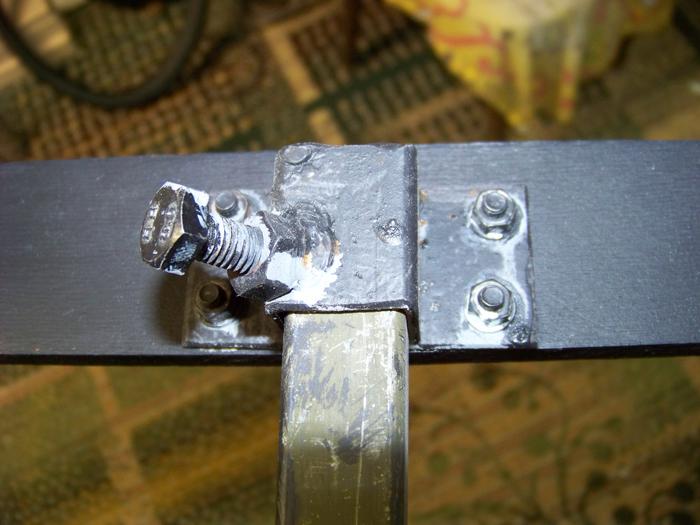

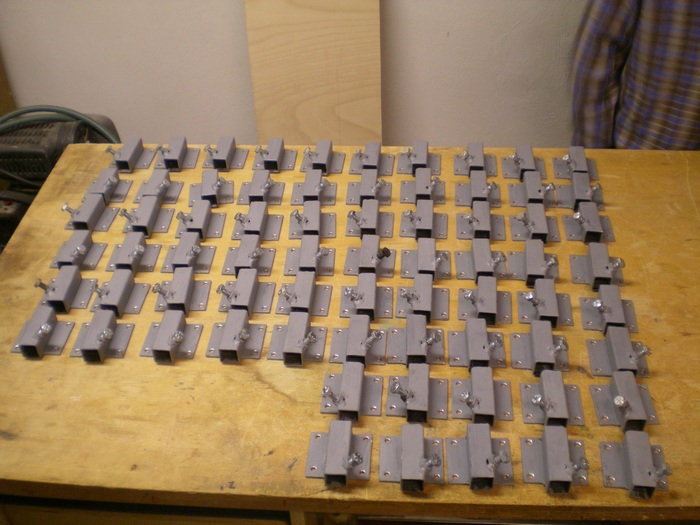

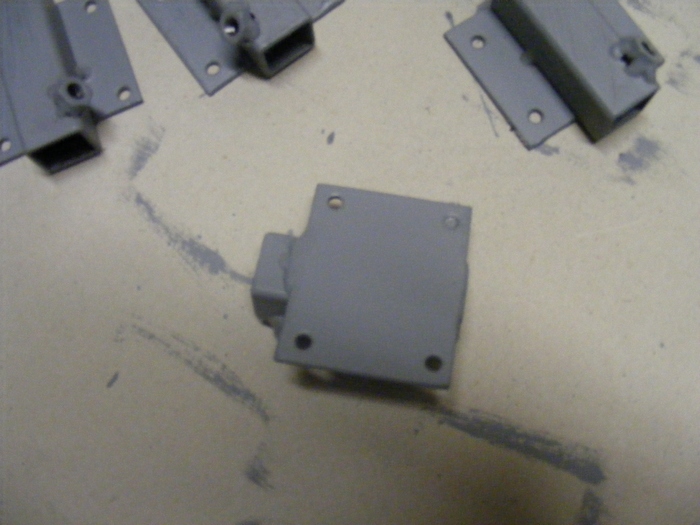

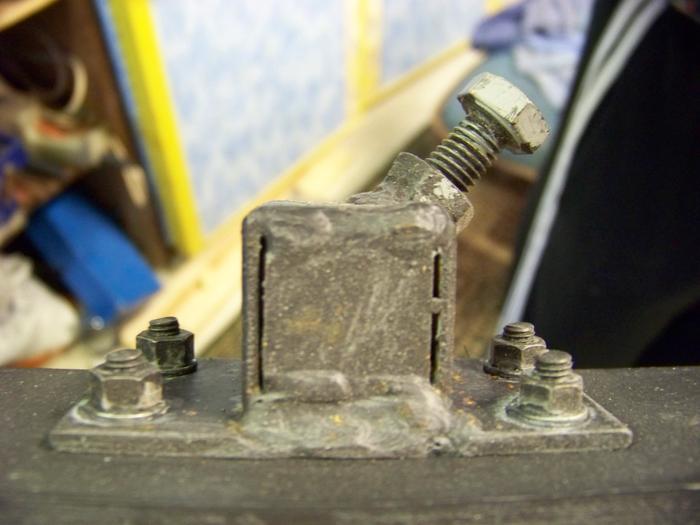

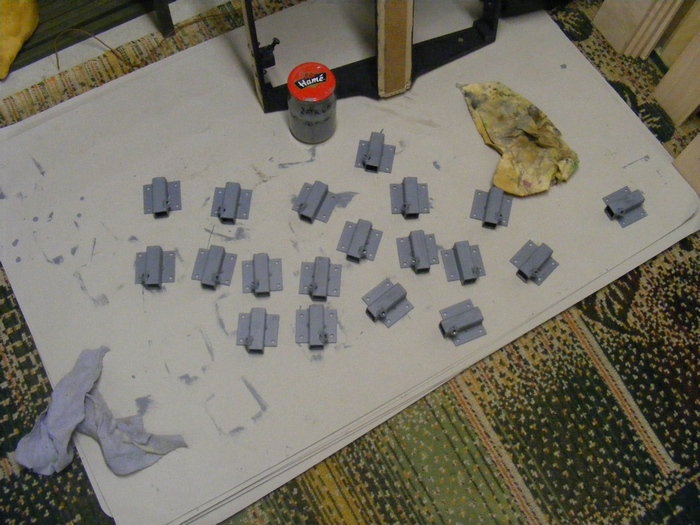

Pro uchyceni noh jsme zvolili drzaky z kovu. Pouzivame jekl 25*25*2 do ktereho pak davame nohy opet z jeklika a to 20*20*1,5. (muze byt i trubka o vhodnem prumeru) Jeklik na drzak je v delce 70mm. Horni cast jeklu je pak zaslepena pasovinkou 20*20*3mm. V hrane jeklika ze spodni strany cca 15mm je vyvrtany resp vyfrezovany (na vrtacce to jde ale opravdu spatne) otvor prum 10mm. V tom miste je privarena matice M8, v ktere je pak sroubek na zajisteni nohy. Netreba sroub extreme k noze utahovat casem by se vymackala a sla by spatne nasazovat. Jeklik je privareny na plotnicku 70*60*2,5-3mm (podle toho co sme sehnali). V rozich plotnicky jsou pak vyvrtane diry prum. 5,5mm. Cely drzak pak k modulu prisroubovavame vratovymy srouby M5*20mm a zatahujeme pres podlozku a matku. Jeste poznamecka, kdyby nekdo chtel zvolit stejny system. Drzaky se musi delat dva druhy LEVE a PRAVE, aby ty upevnovaci srouby mirili vzdy do modulu a ne k rozhrani, protoze by se spatne utahovali. Tak a nejaky obrazek.

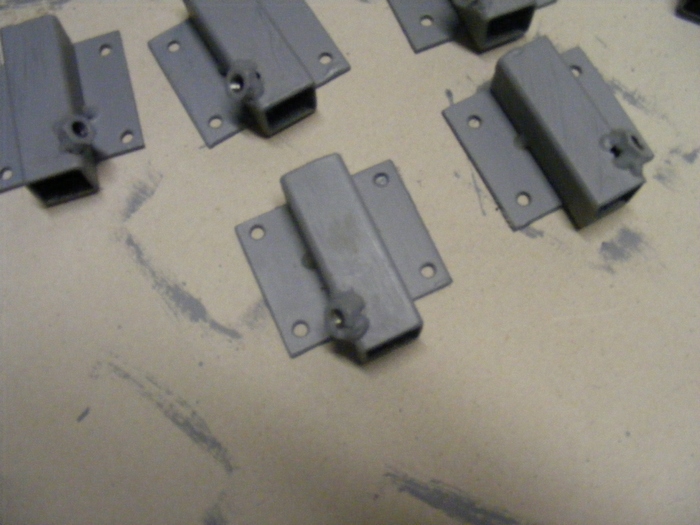

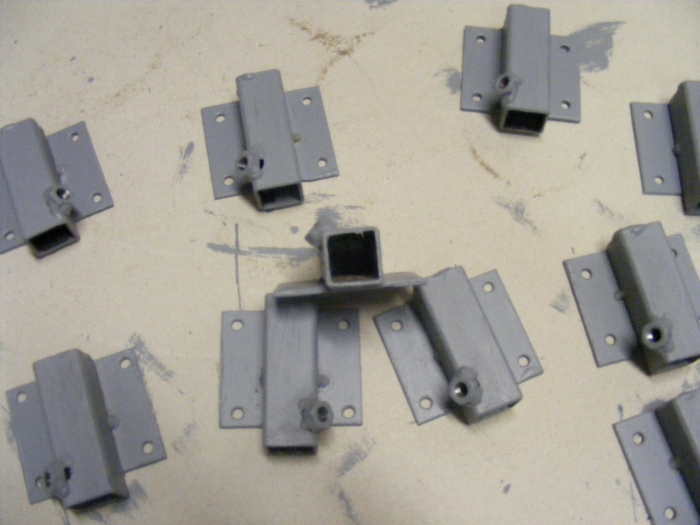

Zde je videt rozdil mezi pravym a levym drzakem

Pouzivame i kratsi drzaky tam kde nam to jinak nevyslo. Vse se jen pokrati.

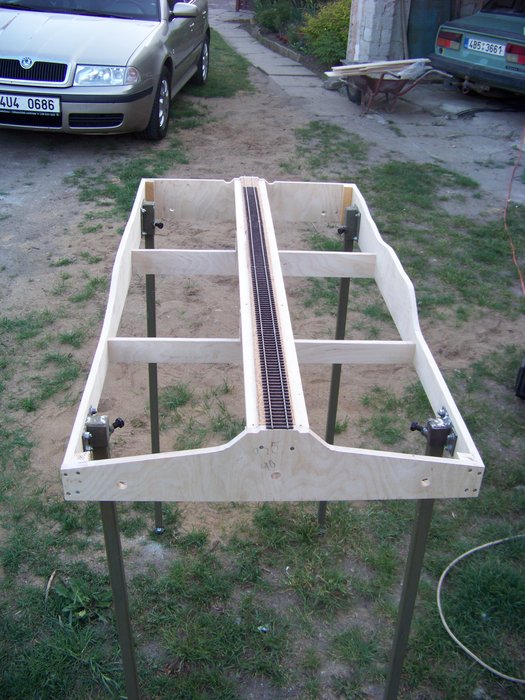

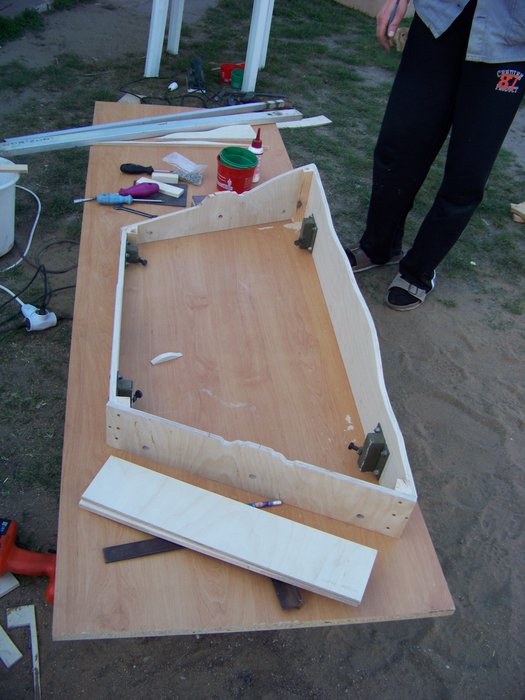

Umisteni noh je uz na vuli kazdeho soudraha, ale ocekavam ze pudou do rohu nebo pobliz rohu. Opet je videt pravy a levy drzak. U obloukoveho modulu to do rohu primo nejde protoze by se spatne zatahovail ty upevnovaci srouby.
