Schéma zapojení světla

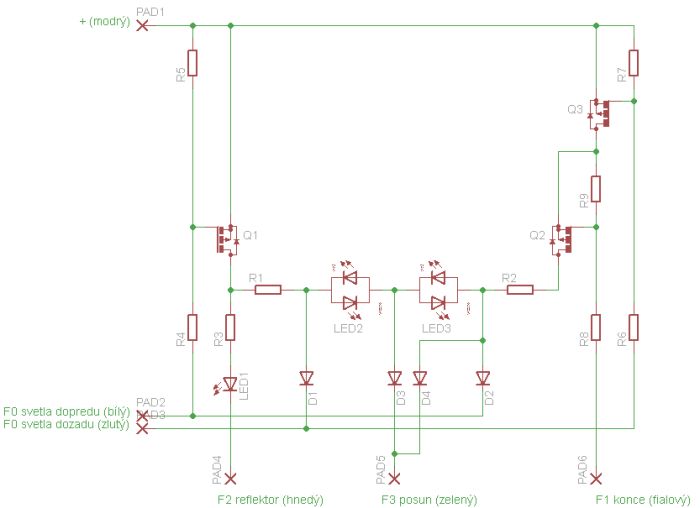

Tady je elektrické schéma zapojení světel (LED) do lokomotivy:



{timg title:="Schema" thumb:="images/stories/uzel/schemam.jpg" img:="images/stories/uzel/schemav.jpg"}



Rozpiska:

LED1 - vysokosvítívá bílá

LED2,3 - dvojbarevná červeno-žlutá - antiparalelní

R1-3 předřadné odpory podle typu použitých LED (R1,2 470R, R3 4K7)

R4-9 odpory podle použitých tranzistorů (47K)

Q1-3 tranzistory třeba FET P-kanál nebo nějaký jiný universální PNP (BSS84)

D1-4 diody (BAT46)



Pro lokomotivu je potřeba dva PS, všechny signály z dekodéru jsou paralelně zapojené, akorát signály F0 dopředu a F0 dozadu jsou překřížené.

Toto schéma má jednu nevýhodu: při použití funkce F3 - posun bude odebírán stejný proud, jakoby LED svítily.

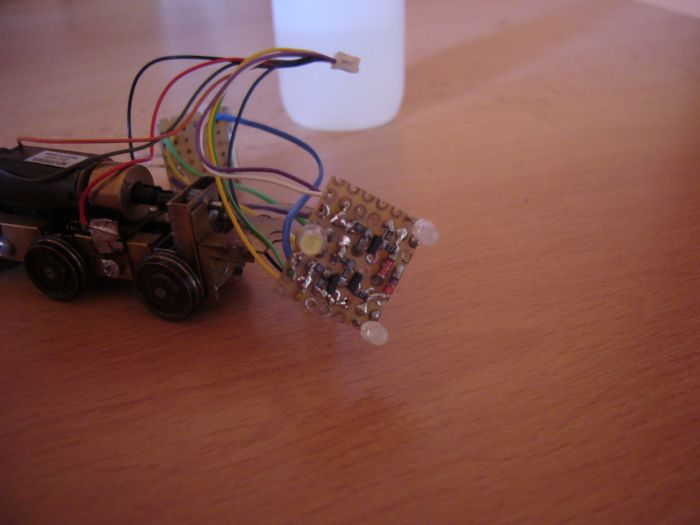

Takto vypadá provedení na universálním děrovaném PS aplikované na Mlhovi rosně:
