Šnekový podavač a výsypníky
- Podrobnosti
- Kategorie: Doplňky do skladiště uhlí
- Zveřejněno: 4. 11. 2012 0:00
- Napsal Cipísek
- Zobrazeno: 7940
Ahoj kolegove. Vlastni stavba nadrazi vice mene skoncila a ted se zabyvam stavbou ruznych doplnku ktere se na nadrazi nachazi.

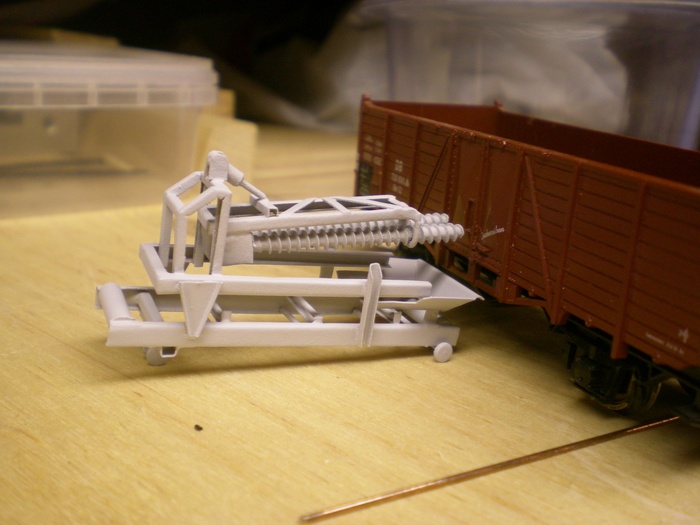

Jednim z nich v drivejsi dobe bylo zarizeni na vykladku uhli z vagonu. Zarizeni se skladalo v prvni rade ze snekoveho dopravniku. Jelikoz jsem nemel moznost si neco nafotit sam, tak me fotky poskytli kolegove z netu za coz jim dekuju. Stavba nebyla jednoducha protoze vsechno je delane rucne. Nebyl koupen jediny profil. Vse je ohybane z mosazneho plechu pouzivaneho pro leptani. Plech jsem ohybal v ohybacne na lepty. Sneky jsou z vrutu do dreva (zel bohu jeden by mel mit levou sroubovici ale takovy vrut kde vzit ze?) Gurtna dopravniku je z papiru, barveneho vodovkama. Jsou krasne matne.

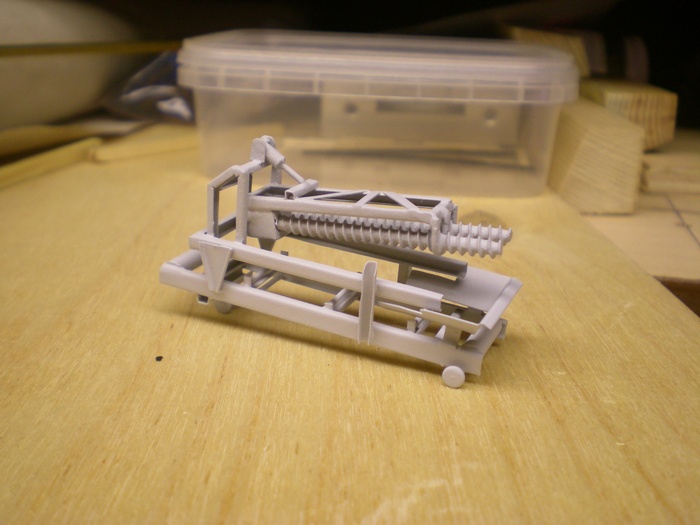

Strikle zakladnim naterem. Kolecka jsem tvoril v praci na soustruhu. Hold smula ze nemame maly modelarsky chi. Na velkem soustruhu se spatne hledali popadane kolecka do vany pro spony.

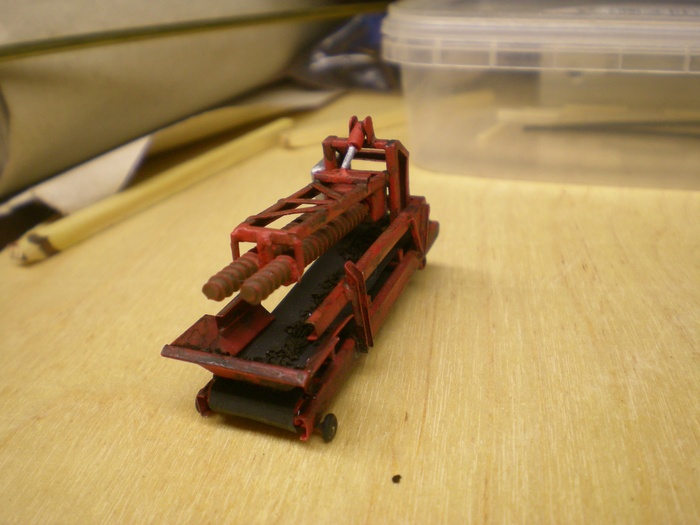

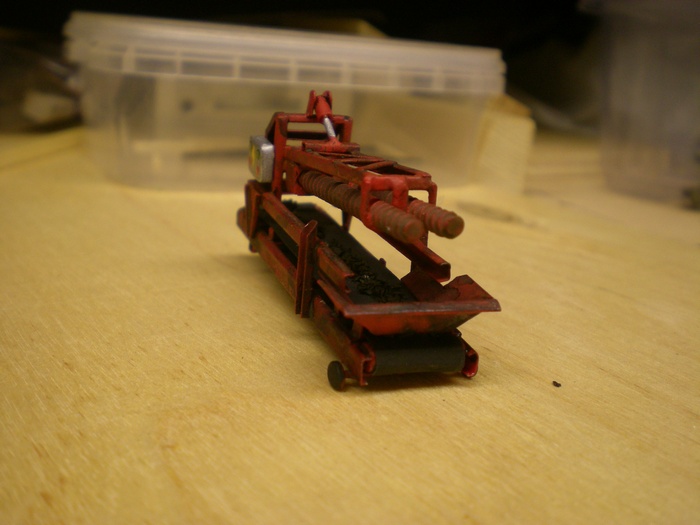

Tu uz nastrikano barvou a patinovano silne redenou cernou syntetikou. Proste jsem to smydlil stetcem az se me to libilo.
Dalsi casti sestavy na vykladku uhli jsou dopravniky po kterych je uhli prepravovano do vysypniku.

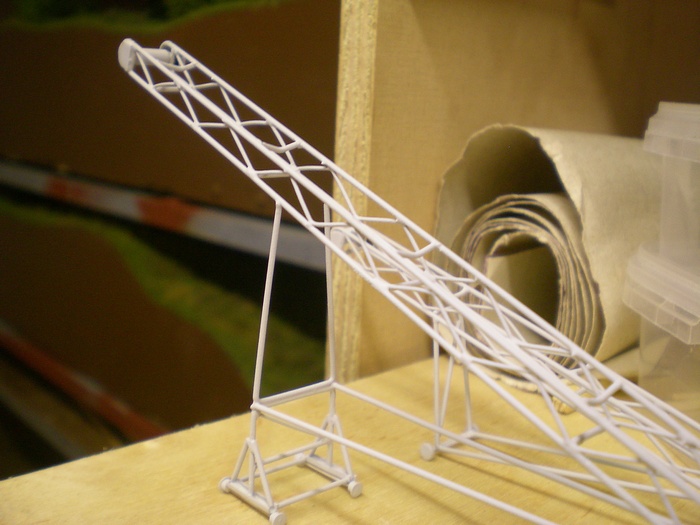

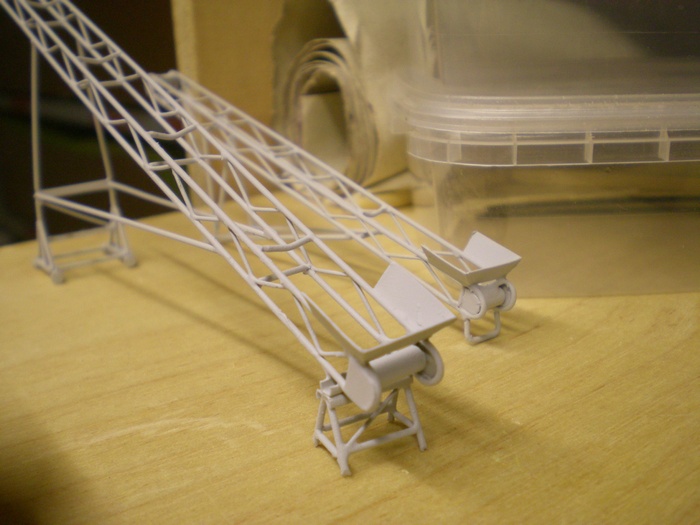

Nosne konstrukce dopravniku jsem delal z dratu do svarecky CO2. Je pomedeny, da se slusne letovat. Vystuhy v dopravniku jsou uz z tenkeho medeneho dratku. Gurtna opet z papiru.
Predni dopravnik je urcen do vysypniku uhli, kde se ma uhli sypat na nakladaky. A jelikoz jsou vysypniky dva vedle sebe, tak je dopravnik dole ulozen na otocnem cepu na takove "koze" Predni cast je pak na kolejich.

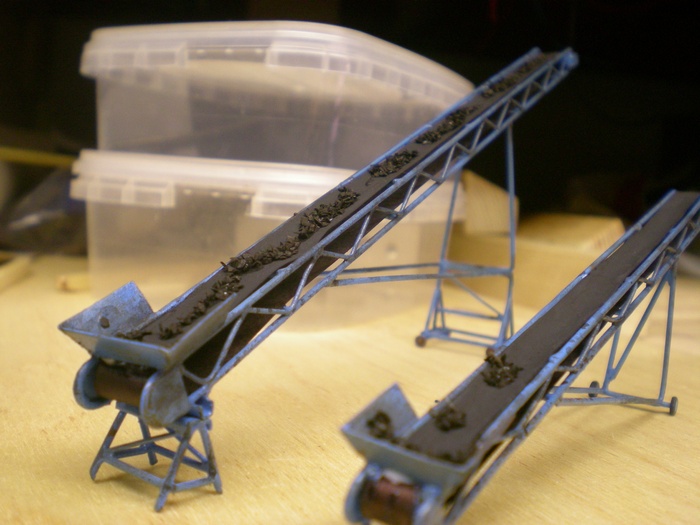

Tady uz dopravniky nastrikane a patinovane opet redenou syntetikou.

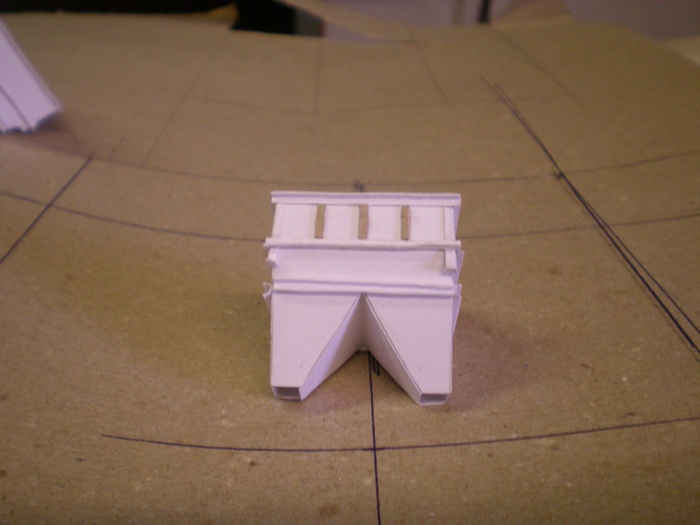

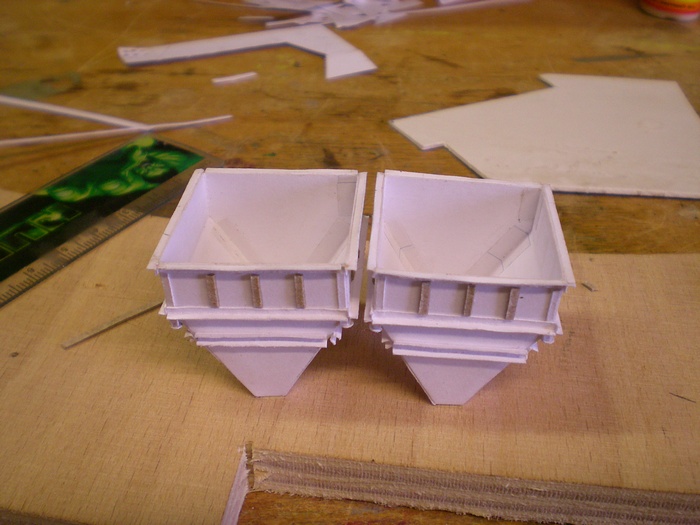

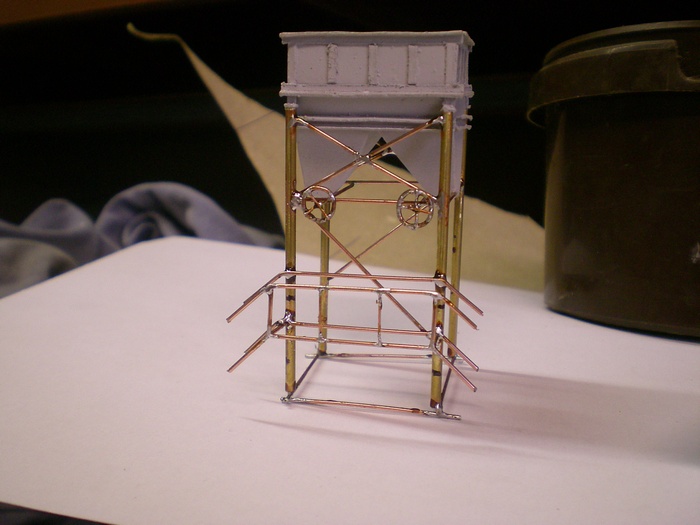

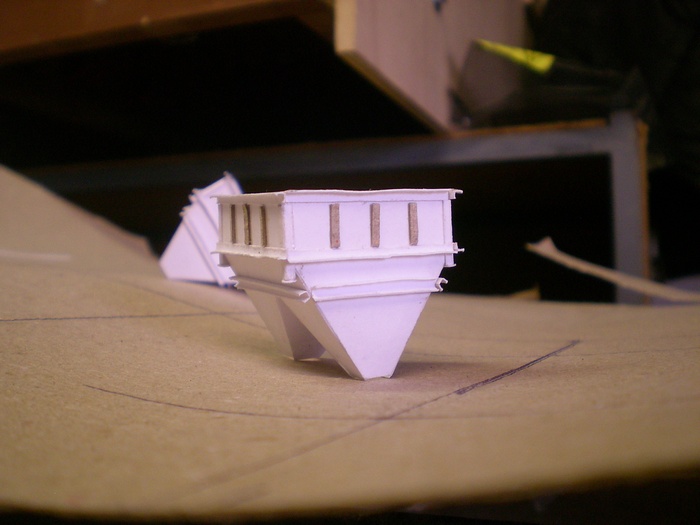

Dalsi casti cele sestavy jsou vysypniky uhli. Na fotkach co jsem mel k dispozici byli dva vedle sebe a tak to bylo i ve Bzenci jak si matne pamatuju, tak jsem to udelal taky tak. Vysypniky jsou z papiru. Sloupy jsou z mosazne trubicky a zavetrovani a vsecky ty trubky kolem jsou opet z dratu CO2.

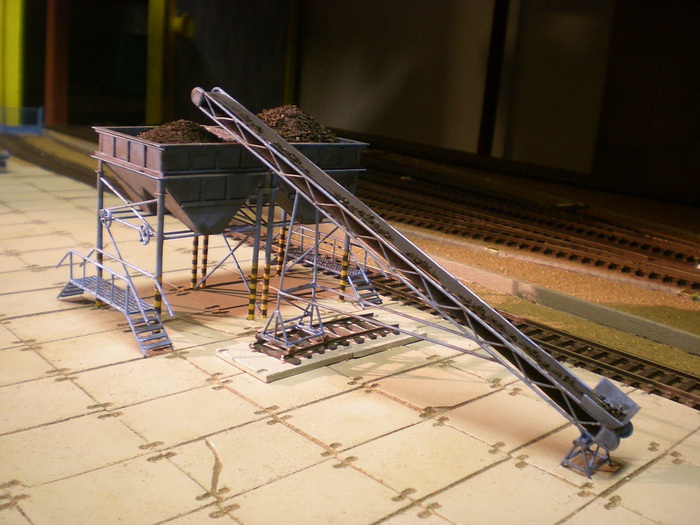

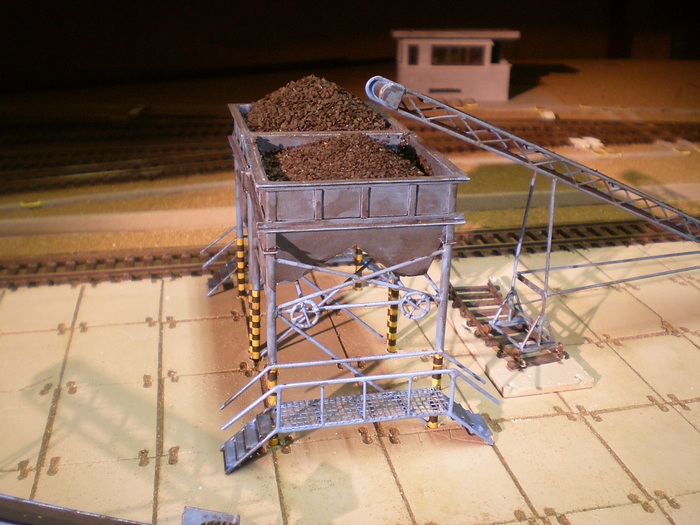

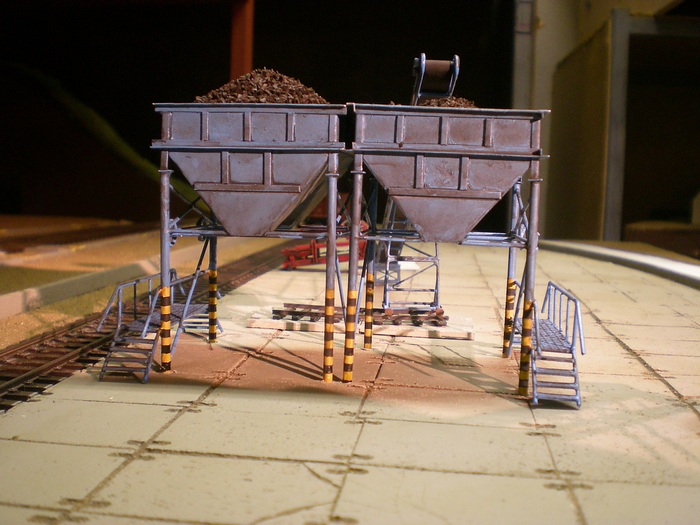

Tady uz vysypniky nabarvene, napatinovane na miste urceni. Mozna si detailisti vsimli ze to nejsou puvodni vysypniky ktere jsou na fotkach vyse, ale puvodni jsem musel prodat protoze jsem zjistil ze je mam k moji modelove velikosti H0 proste male a tak jsem udelal nove.
Pred ten dlouhy dopravnik prijde jeste jeden kratky do ktereho se sype uhli primo z teho snekoveho dopravniku.
A tudy budou nakladaky najizdet pod vysypniky pro uhli. Jeste musim doplnit znacky o max vysce a sirce vozidla.
A jeste jedna drobnost kterou musim popsat je vyroba vlastniho uhli.
Dojdu do prace a rikam" kolegove jak zmensit uhli, jak jej nadrtit tak aby to vypadalo jak male uhli" Jednoho napadlo zabalit uhli do hadry a pobouchat kladivem, druhy by na to sel s hmozdem a trdlem a nakonec jednoho napadlo ze me prinese stary mlynek na orechy. Ze to skusime tak. Tak slovo dalo slovo a na druhy den jsme mleli uhli. Zvuk hrozny ale vysledek se me libi. Co jsme namleli, to jsem presyl pres sitka a ziskal tri frakce uhli.
Dalsi fotky ze stavby techto doplnku jsou ZDE a ZDE
S pozdravem Cipisekmp.
