Návěstidla AZD 70 pro Raholec

Podrobnosti: Kategorie: Návěstidla; Zveřejněno: 3. 2. 2017 16:41; Napsal Cipísek; Zobrazeno: 6405

Ahoj kolegove a navstevnici naseho webu. Po delsi dobe stravene praci opet aktualizace. Tentokrat bych chtel predstavit navestidla a castecne par fotek z jejich stavby. Navestidla budou osazena do stanice Raholec. Stavba je provedena z leptu od Kajina a daji se koupit u NJ modely at uz sestavene nebo tusim i jako lepty. Vlastni sestaveni neni nijak jednoduche. Jedna se o male dily a prace s nimi je jak s zivyma blechama. No dilo se nakonec v celku podarilo i k me spokojenosti takze nakonec bude snad vse OK. Ted par fotek ze stavby.

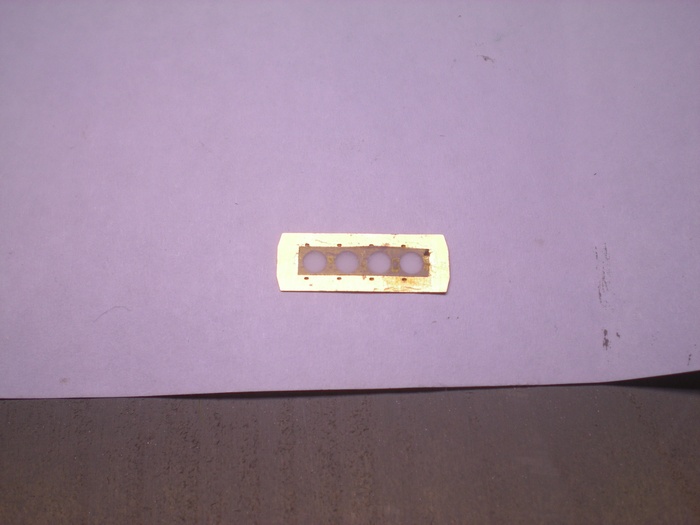

Celni plech navestidla na kterem je nalepeny pauzak, ktery dela pak rozptyl svetla.

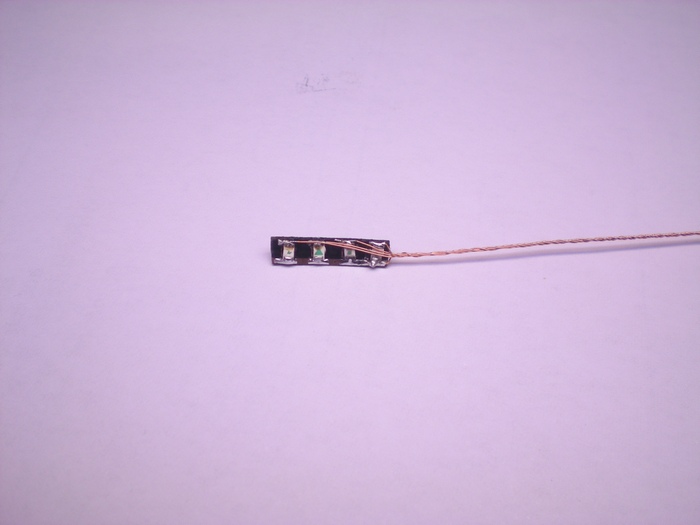

Tenky plosny spoj s vyvrtanyma dirama pro SMD ledky, ktery je zacernen aby nevedl svetla mezi jednotlivyma barvama. Naletovane dratky od SMD ktere pak vedou stozarem dolu.

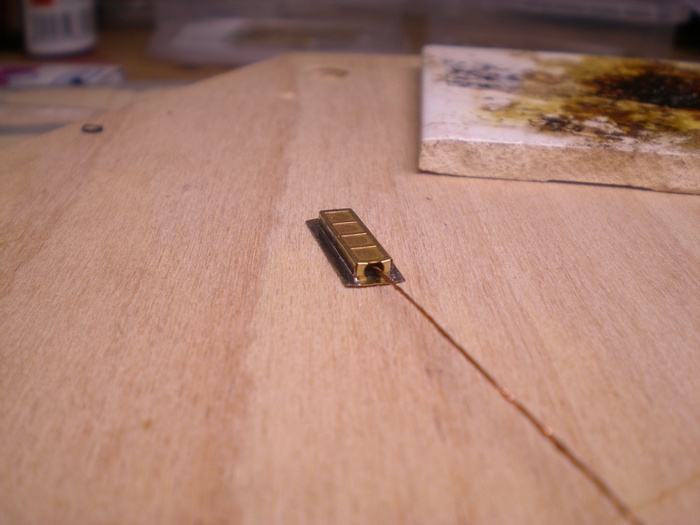

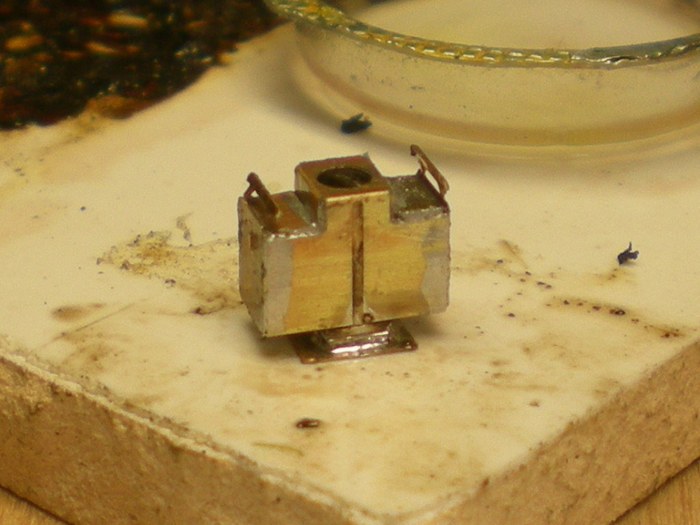

Tady uz zavrene ledky v krabicce.

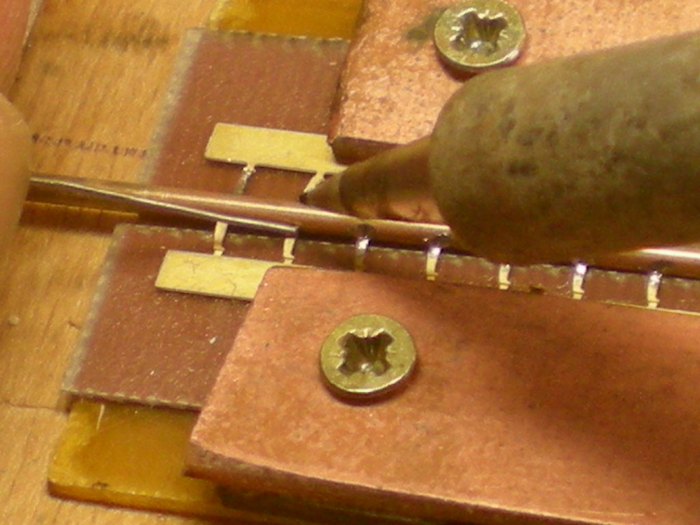

Letovani stupacek ke sloupu navestidla v pripravku.

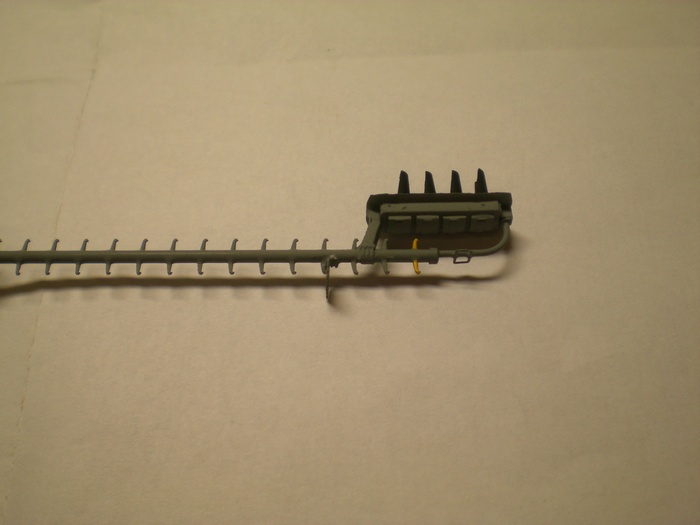

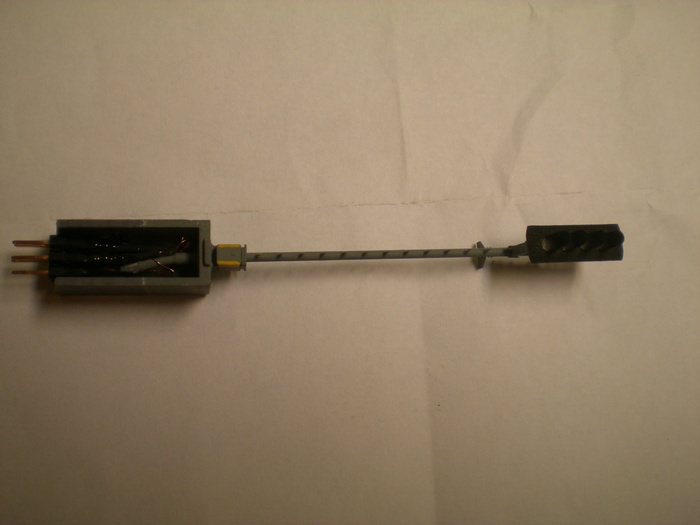

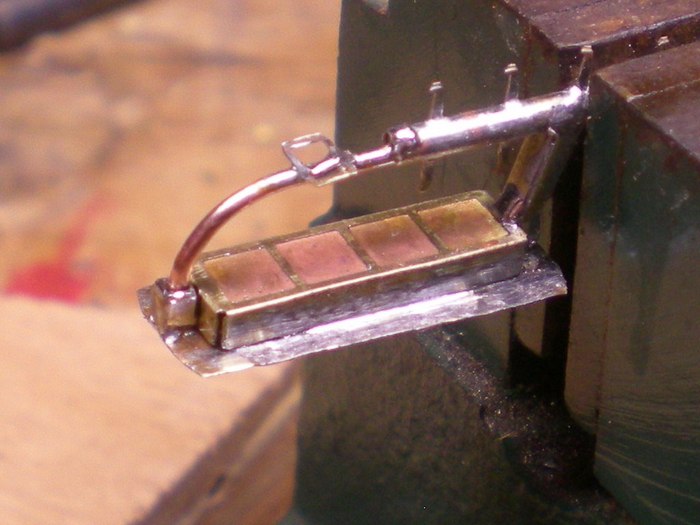

Naletovana krabicka s ledkama a zkompletovana horni cast navestidla s detaily.

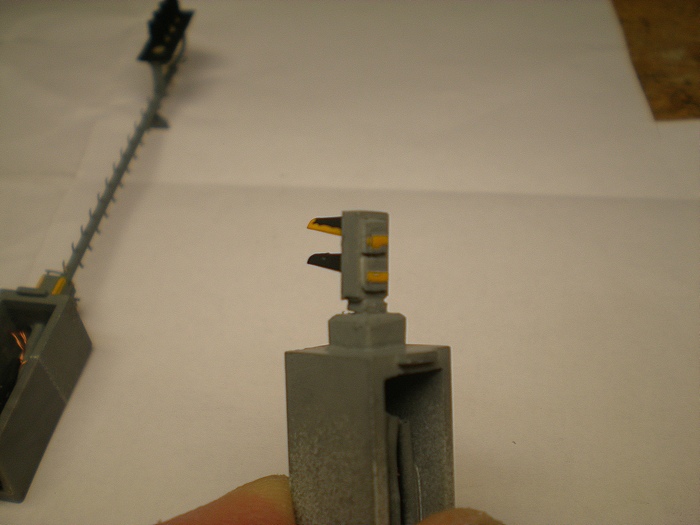

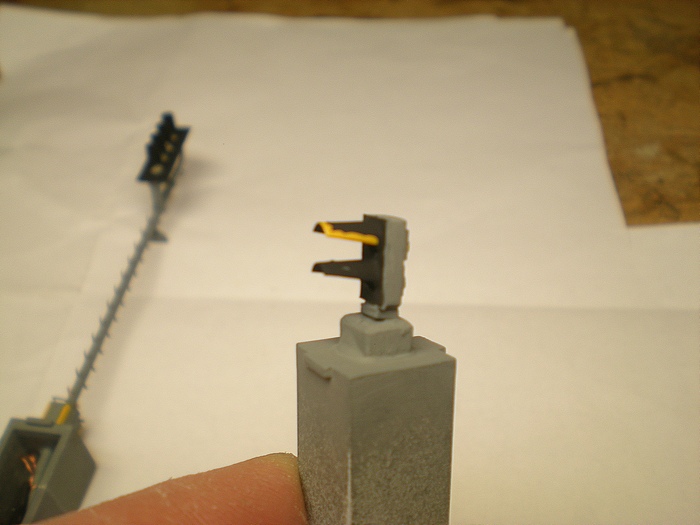

Letovani stinitek.

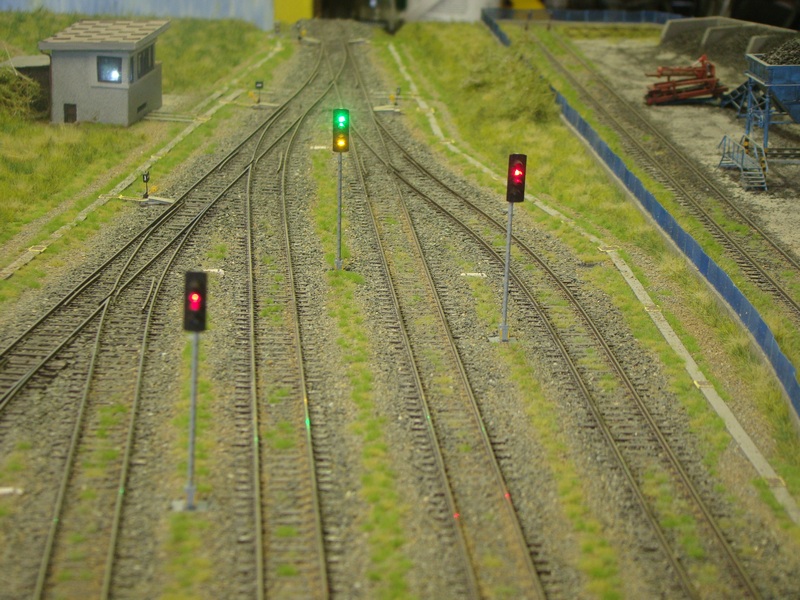

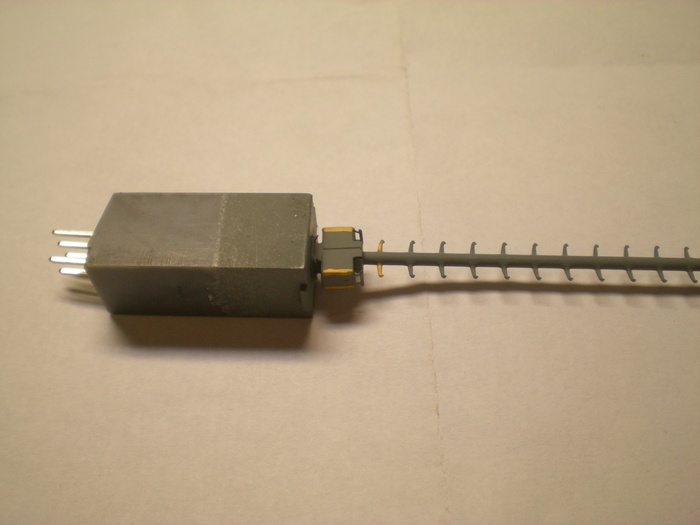

Detail spodni casti navestidla. A ted uz par fotek hotovych navestidel.

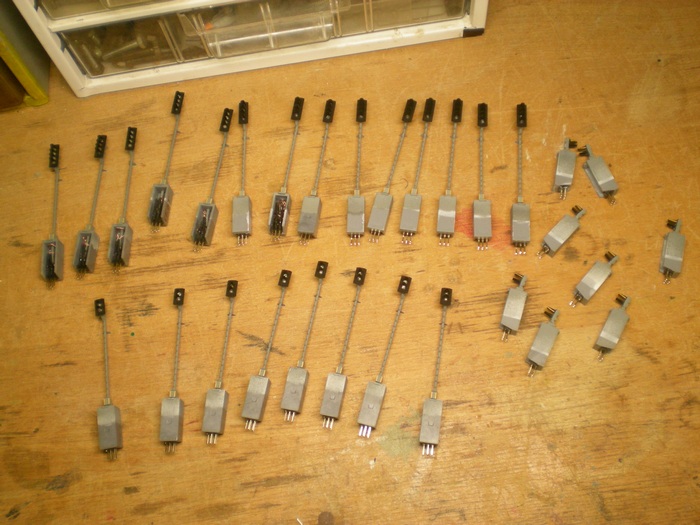

Takova mensi hromadka navestidel. Mozna se divite pri pohledu na fotku proc nektere navestidla maji sachtu otocenou obracene proti jinym. Je to jen tim, ze jsem casem dosel na to, ze ze predu kdyz na ty ledky vidim, tak se me lip zapojuji jednotlive piny na konektoru abych je mel vsechny stejne. Z druhe strany jsem na ne poradne nevidel ale to jsem zjistil pozde az jsem jich mel spoustu udelanych. Nu coz, nic hrozneho se nestalo.

Takze ted resim elektroniku, az bude budeme zapojovat a ozivovat.

Cipisek.

15.4.2017

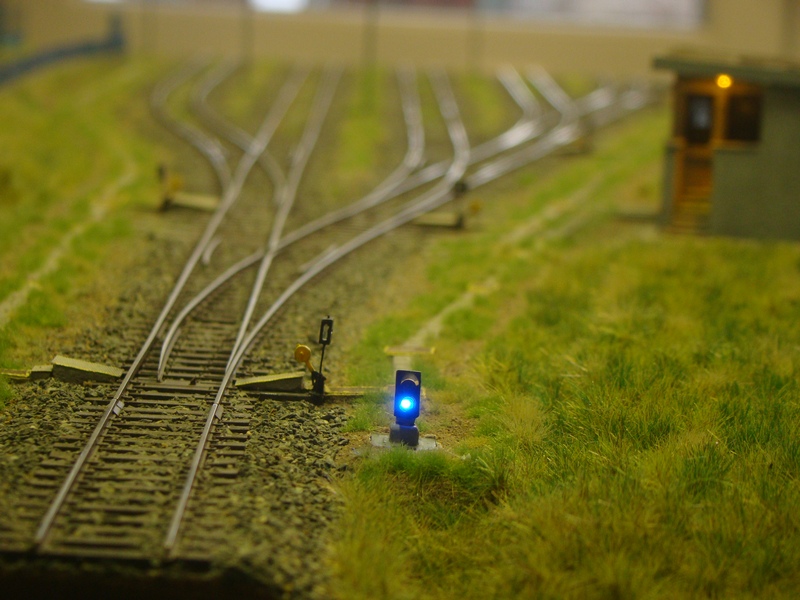

Prvni rosviceni navestidel v Raholci.
